微服务保护

保证服务运行的健壮性，避免级联失败导致的雪崩问题，就属于微服务保护。接下来将介绍微服务保护的常见方案以及对应的技术。

服务保护方案

微服务保护的方案有很多，比如：

• 请求限流
• 线程隔离
• 服务熔断

这些方案或多或少都会导致服务的体验上略有下降，比如请求限流，降低了并发上限；线程隔离，降低了可用资源数量；服务熔断，降低了服务的完整度，部分服务变的不可用或弱可用。因此这些方案都属于服务降级的方案。但通过这些方案，服务的健壮性得到了提升。接下来就逐一了解这些方案的原理。

请求限流

服务故障最重要原因，就是并发太高。解决了这个问题，就能避免大部分故障。当然，接口的并发不是一直很高，而是突发的。因此请求限流，就是限制或控制接口访问的并发流量，避免服务因流量激增而出现故障。

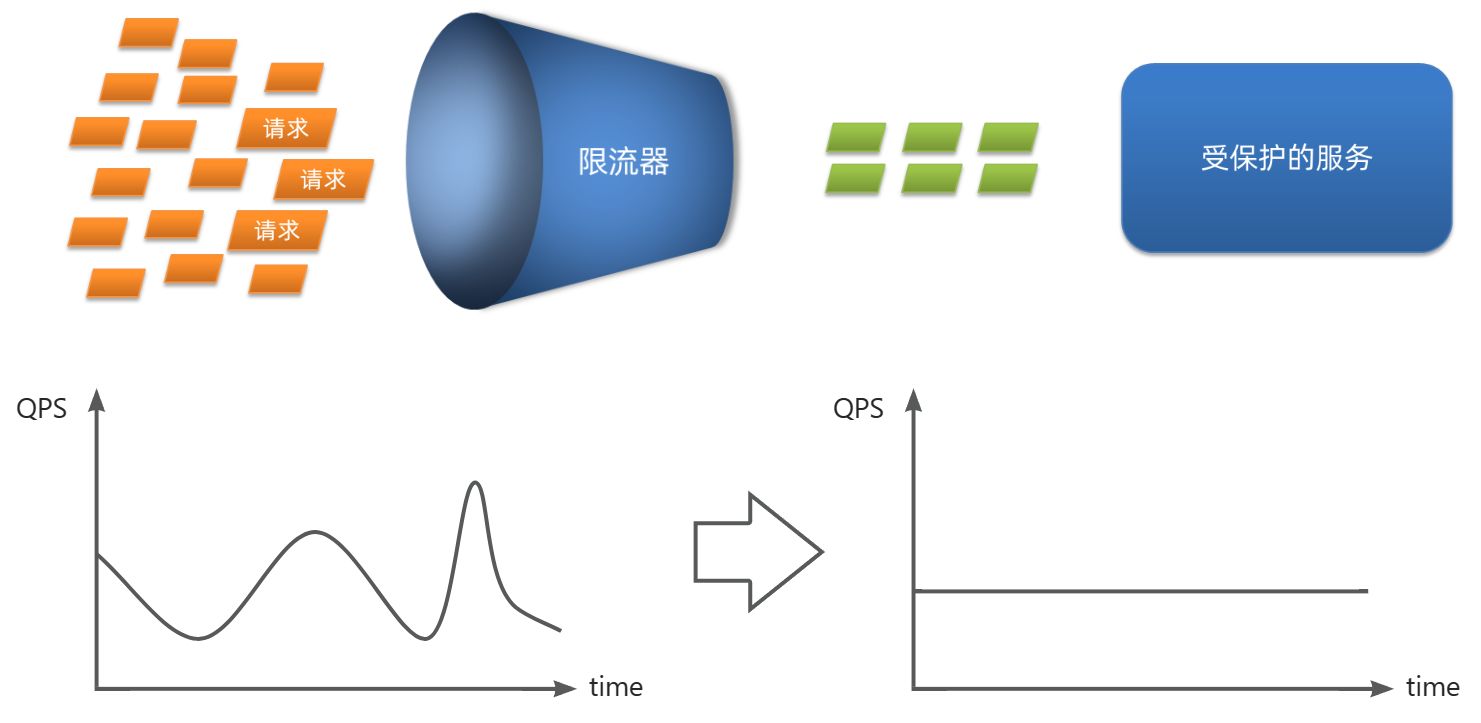

请求限流往往会有一个限流器，数量高低起伏的并发请求曲线，经过限流器就变的非常平稳。这就像是水电站的大坝，起到蓄水的作用，可以通过开关控制水流出的大小，让下游水流始终维持在一个平稳的量。

线程隔离

当一个业务接口响应时间长，而且并发高时，就可能耗尽服务器的线程资源，导致服务内的其它接口受到影响。所以必须把这种影响降低，或者缩减影响的范围。线程隔离正是解决这个问题的好办法。

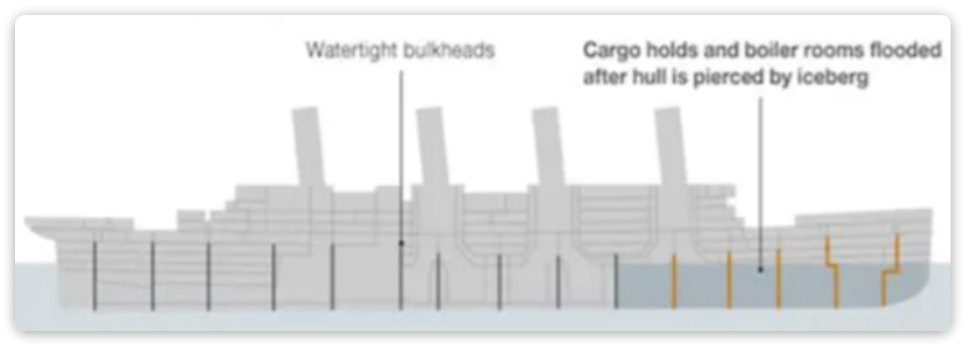

线程隔离的思想来自轮船的舱壁模式：

轮船的船舱会被隔板分割为N个相互隔离的密闭舱，假如轮船触礁进水，只有损坏的部分密闭舱会进水，而其他舱由于相互隔离，并不会进水。这样就把进水控制在部分船体，避免了整个船舱进水而沉没。

为了避免某个接口故障或压力过大导致整个服务不可用，可以限定每个接口可以使用的资源范围，也就是将其“隔离”起来。

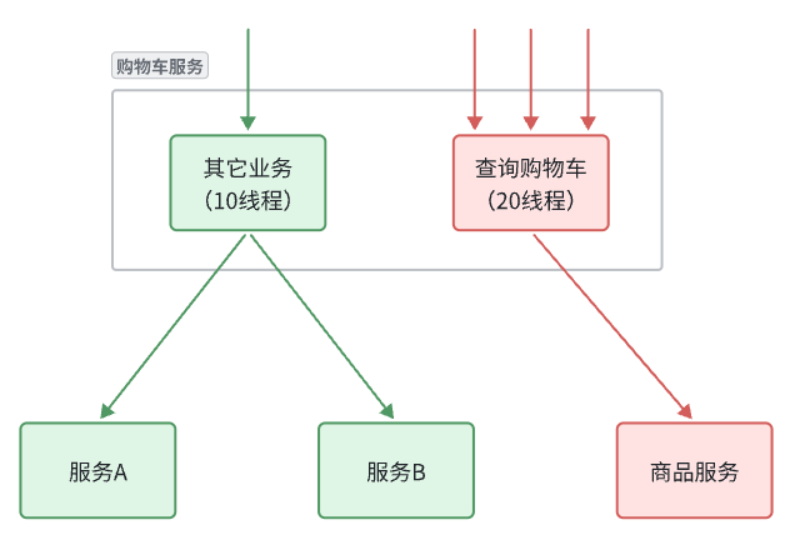

如图所示，给查询购物车业务限定可用线程数量上限为20，这样即便查询购物车的请求因为查询商品服务而出现故障，也不会导致服务器的线程资源被耗尽，不会影响到其它接口。

服务熔断

线程隔离虽然避免了雪崩问题，但故障服务（商品服务）依然会拖慢购物车服务（服务调用方）的接口响应速度。而且商品查询的故障依然会导致查询购物车功能出现故障，购物车业务也变的不可用了。

所以要做两件事情：

• 编写服务降级逻辑：就是服务调用失败后的处理逻辑，根据业务场景，可以抛出异常，也可以返回友好提示或默认数据。
• 异常统计和熔断：统计服务提供方的异常比例，当比例过高表明该接口会影响到其它服务，应该拒绝调用该接口，而是直接走降级逻辑。

Sentinel

微服务保护的技术有很多，但在目前国内使用较多的还是Sentinel，所以接下来学习Sentinel的使用。

介绍和安装

Sentinel是阿里巴巴开源的一款服务保护框架，目前已经加入SpringCloudAlibaba中。官方网站：https://sentinelguard.io/zh-cn/

Sentinel 的使用可以分为两个部分:

• 核心库（Jar包）：不依赖任何框架/库，能够运行于 Java 8 及以上的版本的运行时环境，同时对 Dubbo / Spring Cloud 等框架也有较好的支持。在项目中引入依赖即可实现服务限流、隔离、熔断等功能。
• 控制台（Dashboard）：Dashboard 主要负责管理推送规则、监控、管理机器信息等。

为了方便监控微服务，首先要把Sentinel的控制台搭建出来。

1）下载jar包

下载地址：https://github.com/alibaba/Sentinel/releases

2）运行

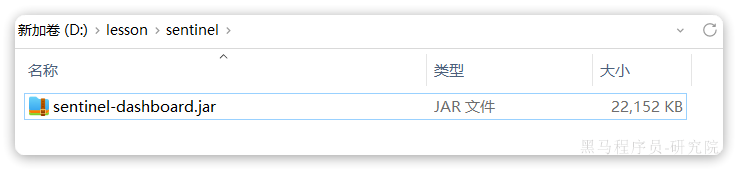

将jar包放在任意非中文、不包含特殊字符的目录下，重命名为sentinel-dashboard.jar：

然后运行如下命令启动控制台：

1

java -Dserver.port=8090 -Dcsp.sentinel.dashboard.server=localhost:8090 -Dproject.name=sentinel-dashboard -jar sentinel-dashboard.jar

其它启动时可配置参数可参考官方文档：https://github.com/alibaba/Sentinel/wiki/%E5%90%AF%E5%8A%A8%E9%85%8D%E7%BD%AE%E9%A1%B9

3）访问

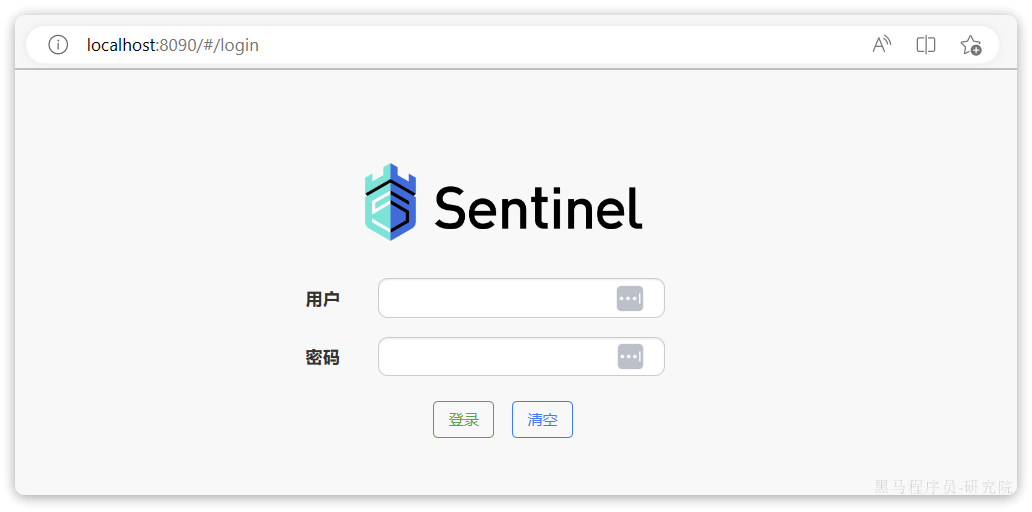

访问http://localhost:8090页面，就可以看到sentinel的控制台了：

需要输入账号和密码，默认都是：sentinel

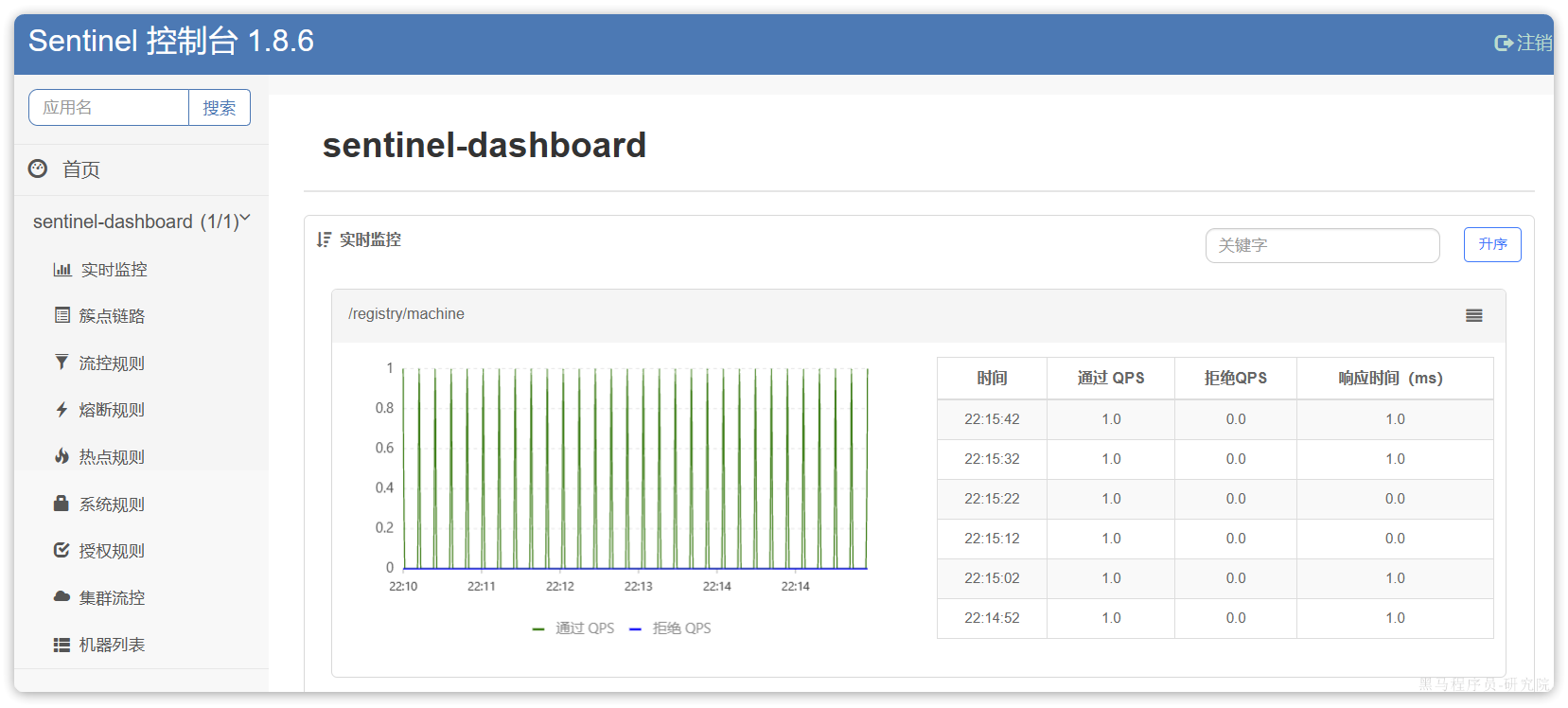

登录后，即可看到控制台，默认会监控sentinel-dashboard服务本身：

微服务整合

我们在cart-service模块中整合sentinel，连接sentinel-dashboard控制台，步骤如下：

1）引入sentinel依赖

1
2
3
4
5

<!--sentinel-->
<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
</dependency>

2）配置控制台

修改application.yaml文件，添加下面内容：

1
2
3
4
5

spring:
  cloud:
    sentinel:
      transport:
        dashboard: localhost:8090 # sentinel控制台地址

3）访问cart-service的任意端点

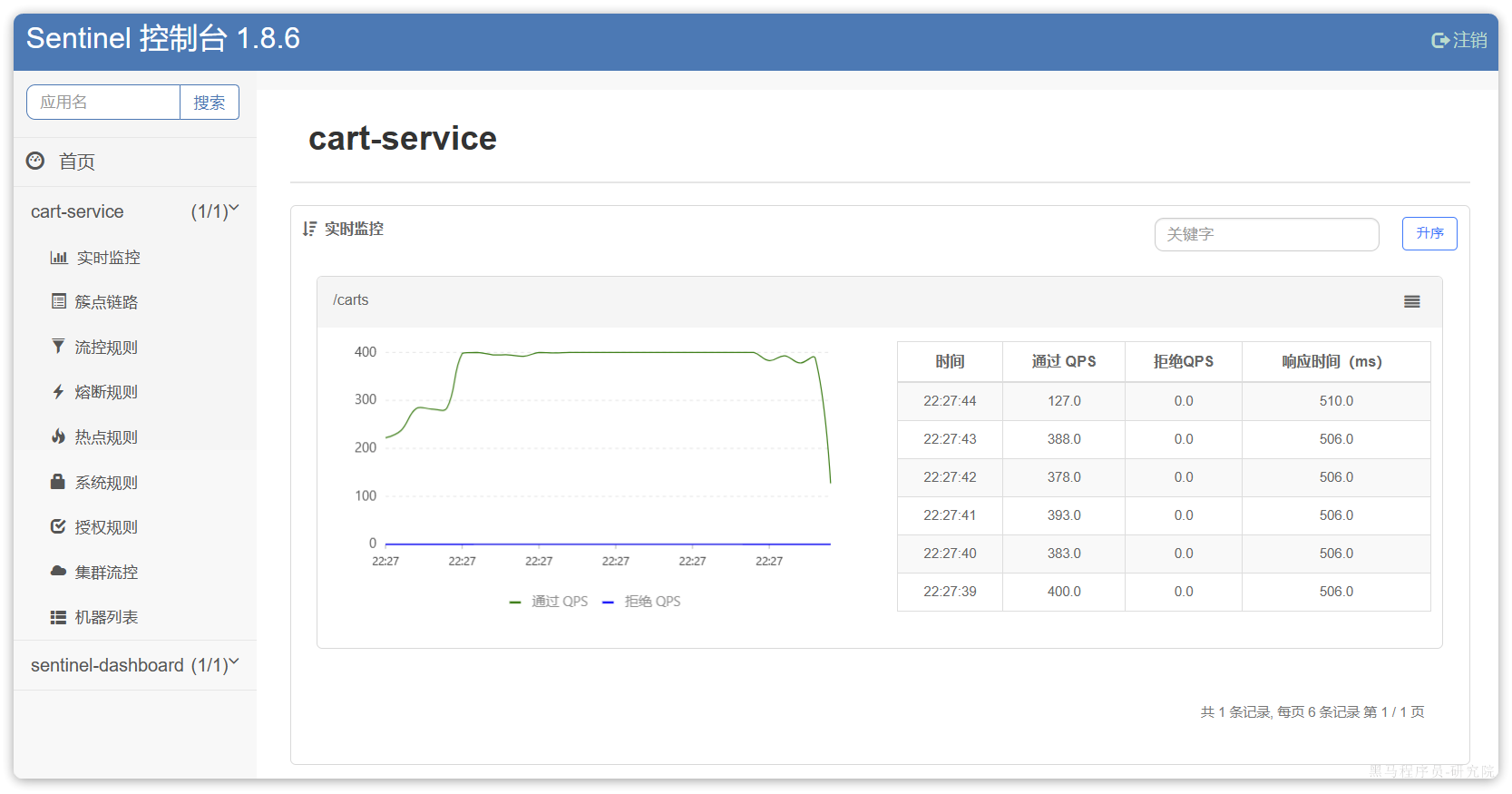

重启cart-service，然后访问查询购物车接口，sentinel的客户端就会将服务访问的信息提交到sentinel-dashboard控制台。并展示出统计信息：

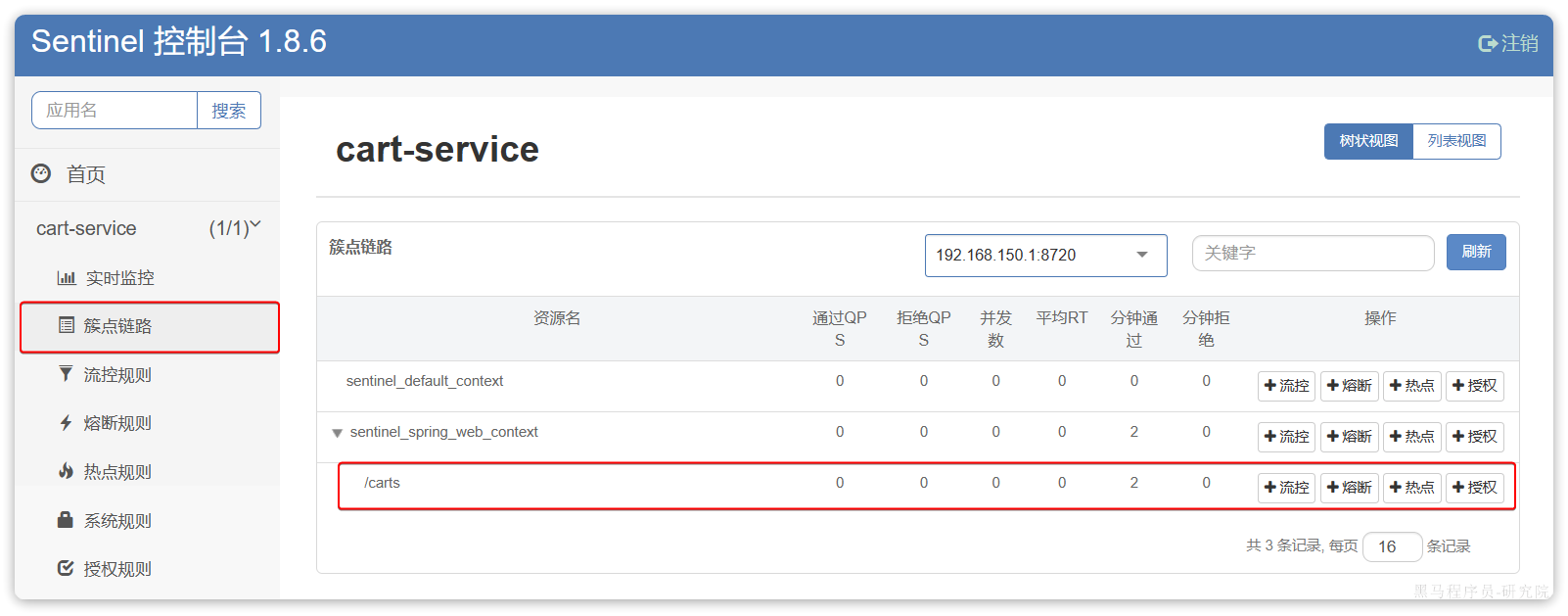

点击簇点链路菜单，会看到下面的页面：

所谓簇点链路，就是单机调用链路，是一次请求进入服务后经过的每一个被Sentinel监控的资源。默认情况下，Sentinel会监控SpringMVC的每一个Endpoint（接口）。

因此，/carts这个接口路径就是其中一个簇点，可以对其进行限流、熔断、隔离等保护措施。

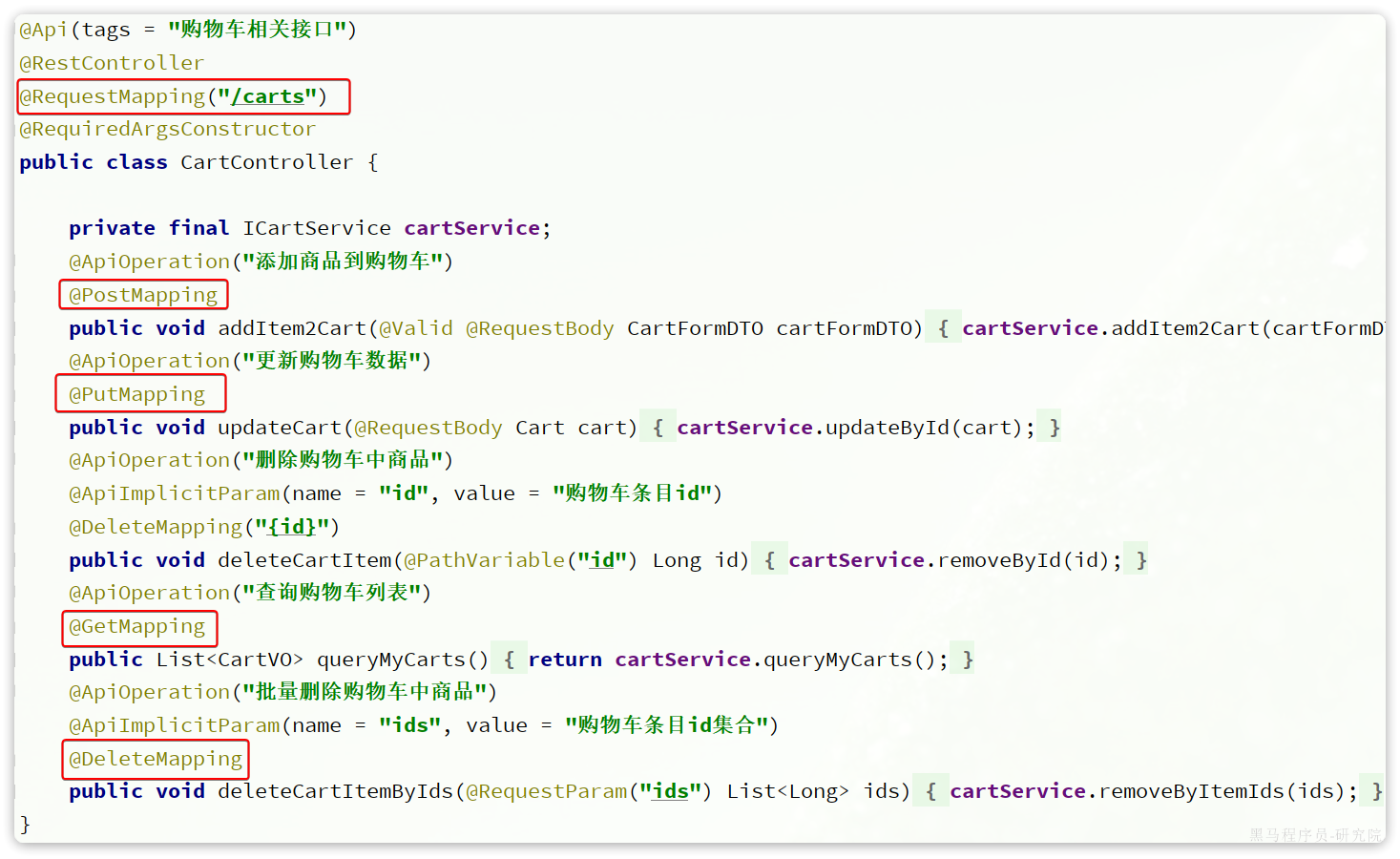

不过，需要注意的是，该项目的SpringMVC接口是按照Restful风格设计，因此购物车的查询、删除、修改等接口全部都是/carts路径：

默认情况下Sentinel会把路径作为簇点资源的名称，无法区分路径相同但请求方式不同的接口，查询、删除、修改等都被识别为一个簇点资源，这显然是不合适的。

所以可以选择打开Sentinel的请求方式前缀，把请求方式 + 请求路径作为簇点资源名：

首先，在cart-service的application.yml中添加下面的配置：

1
2
3
4
5
6

spring:
  cloud:
    sentinel:
      transport:
        dashboard: localhost:8090
      http-method-specify: true # 开启请求方式前缀

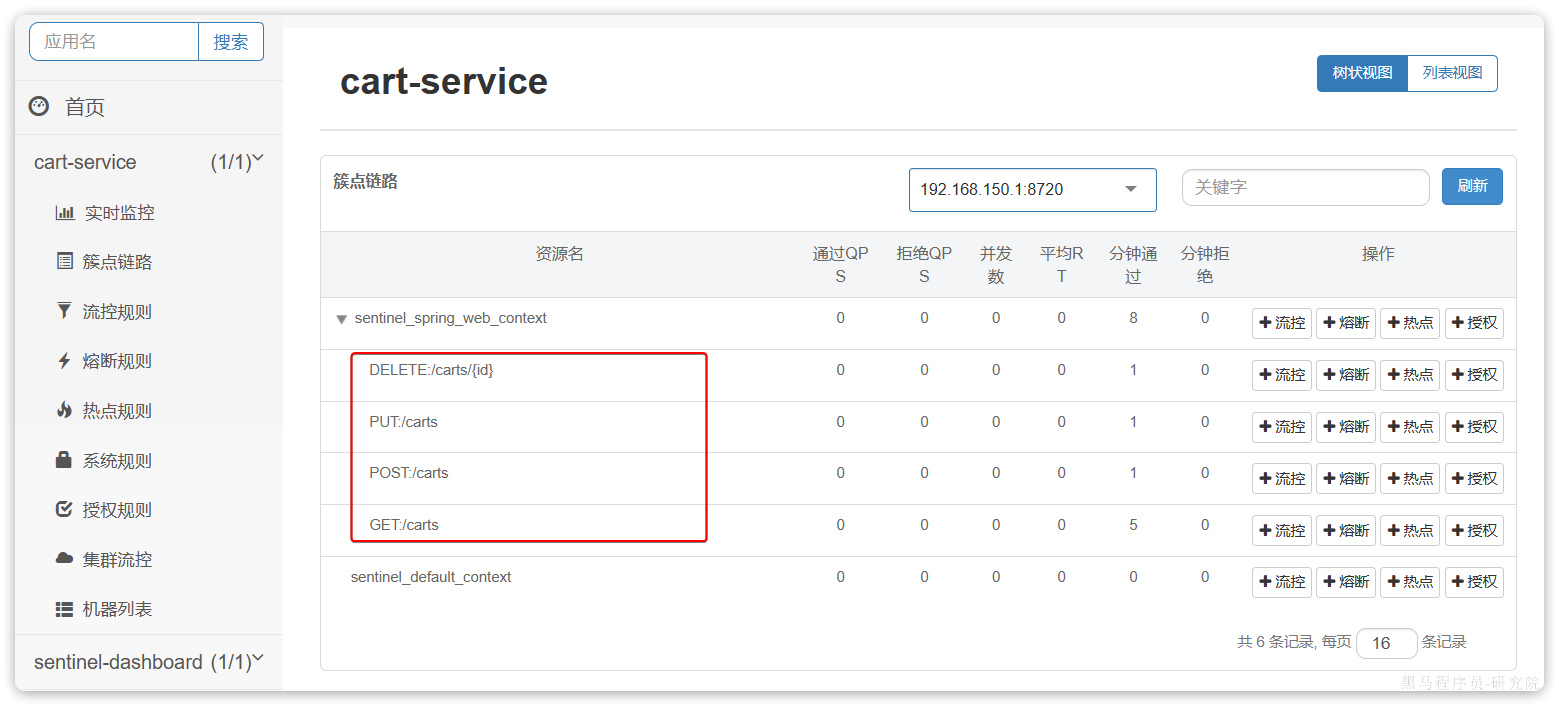

然后，重启服务，通过页面访问购物车的相关接口，可以看到sentinel控制台的簇点链路发生了变化：

请求限流

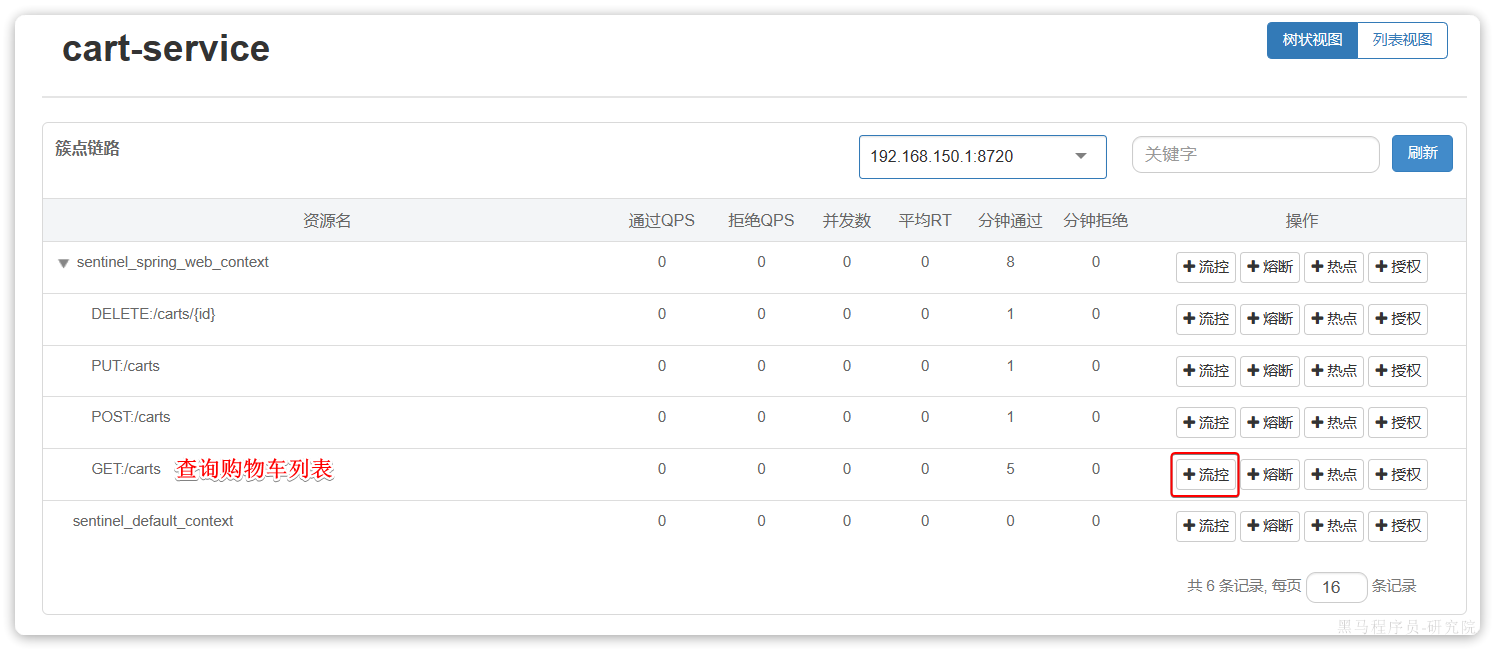

在簇点链路后面点击流控按钮，即可对其做限流配置：

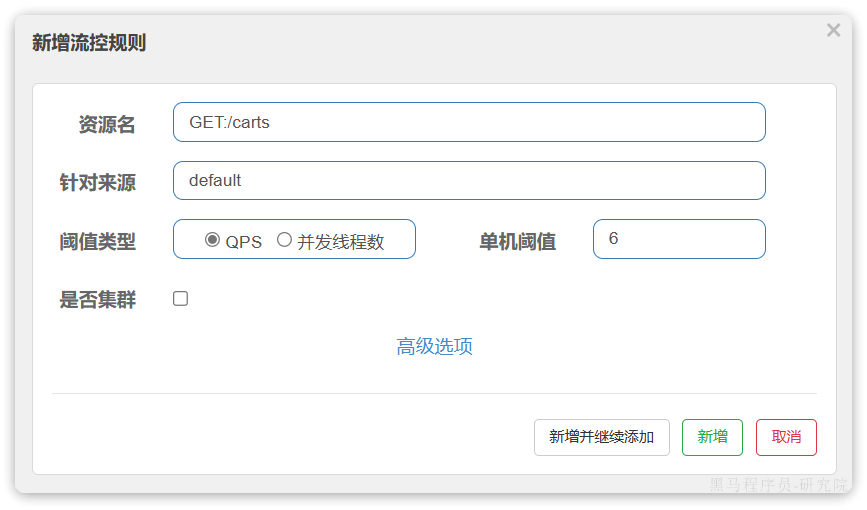

在弹出的菜单中这样填写：

这样就把查询购物车列表这个簇点资源的流量限制在了每秒6个，也就是最大QPS为6

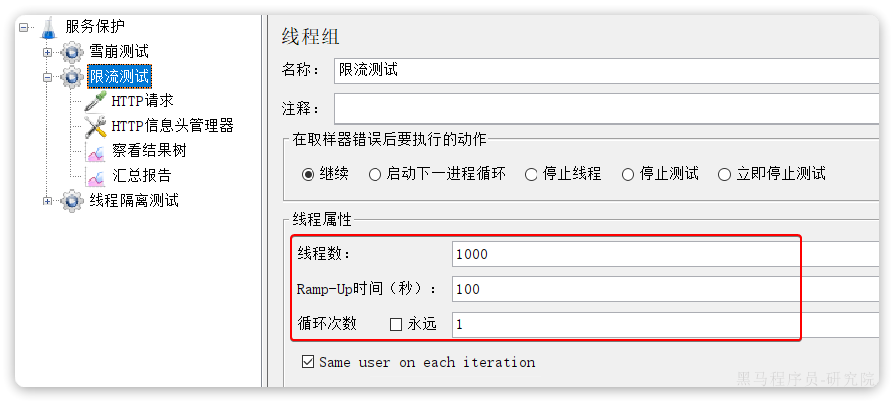

利用Jemeter做限流测试，我们每秒发出10个请求：（JMeter和测试文件都在资料中）

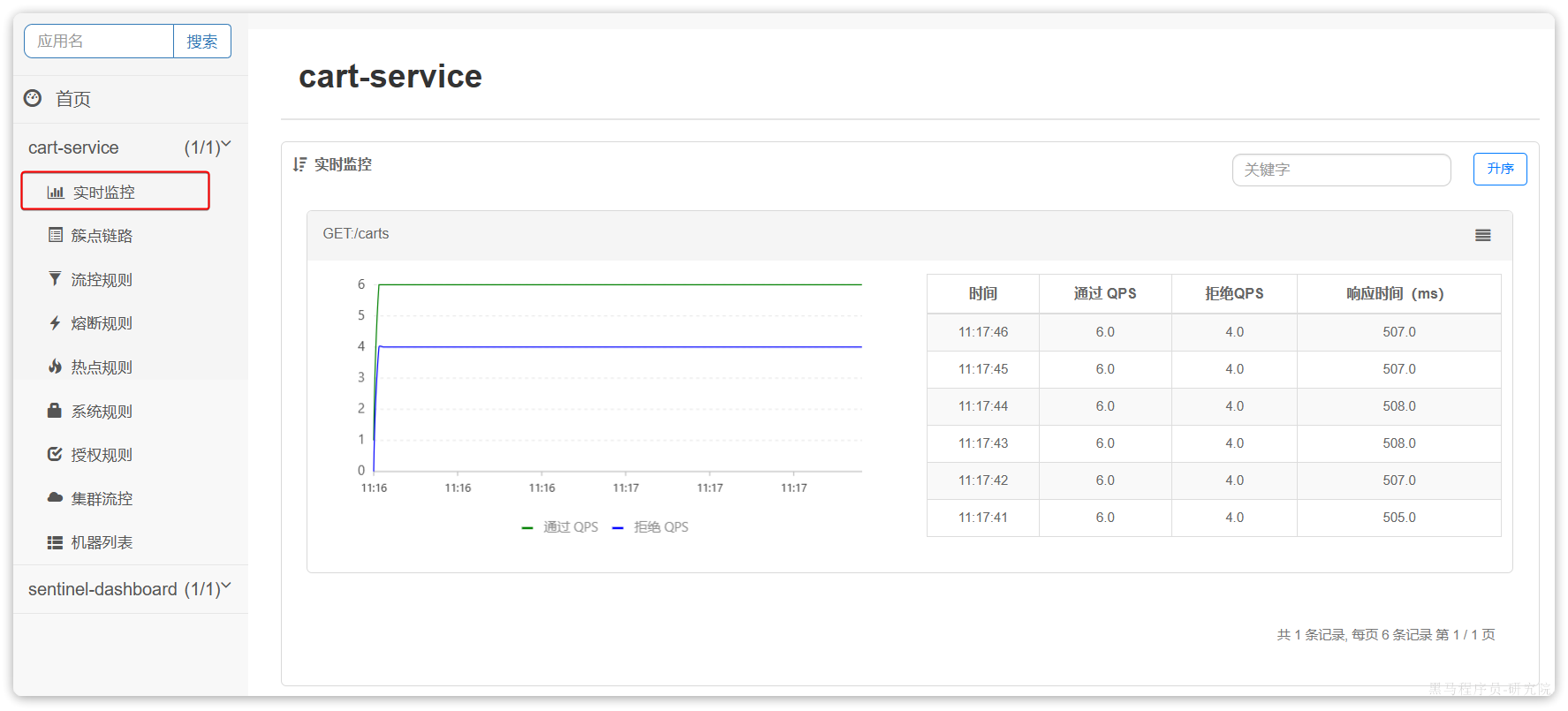

最终监控结果如下：

可以看出GET:/carts这个接口的通过QPS稳定在6附近，而拒绝的QPS在4附近，符合预期。

线程隔离

OpenFeign整合Sentinel

修改cart-service模块的application.yml文件，开启Feign的sentinel功能：

1
2
3

feign:
  sentinel:
    enabled: true # 开启feign对sentinel的支持

需要注意的是，默认情况下SpringBoot项目的tomcat最大线程数是200，允许的最大连接是8492，单机测试很难打满。

所以需要配置一下cart-service模块的application.yml文件，修改tomcat连接：（可以在Sentinel中改）

1
2
3
4
5
6
7

server:
  port: 8082
  tomcat:
    threads:
      max: 50 # 允许的最大线程数
    accept-count: 50 # 最大排队等待数量
    max-connections: 100 # 允许的最大连接

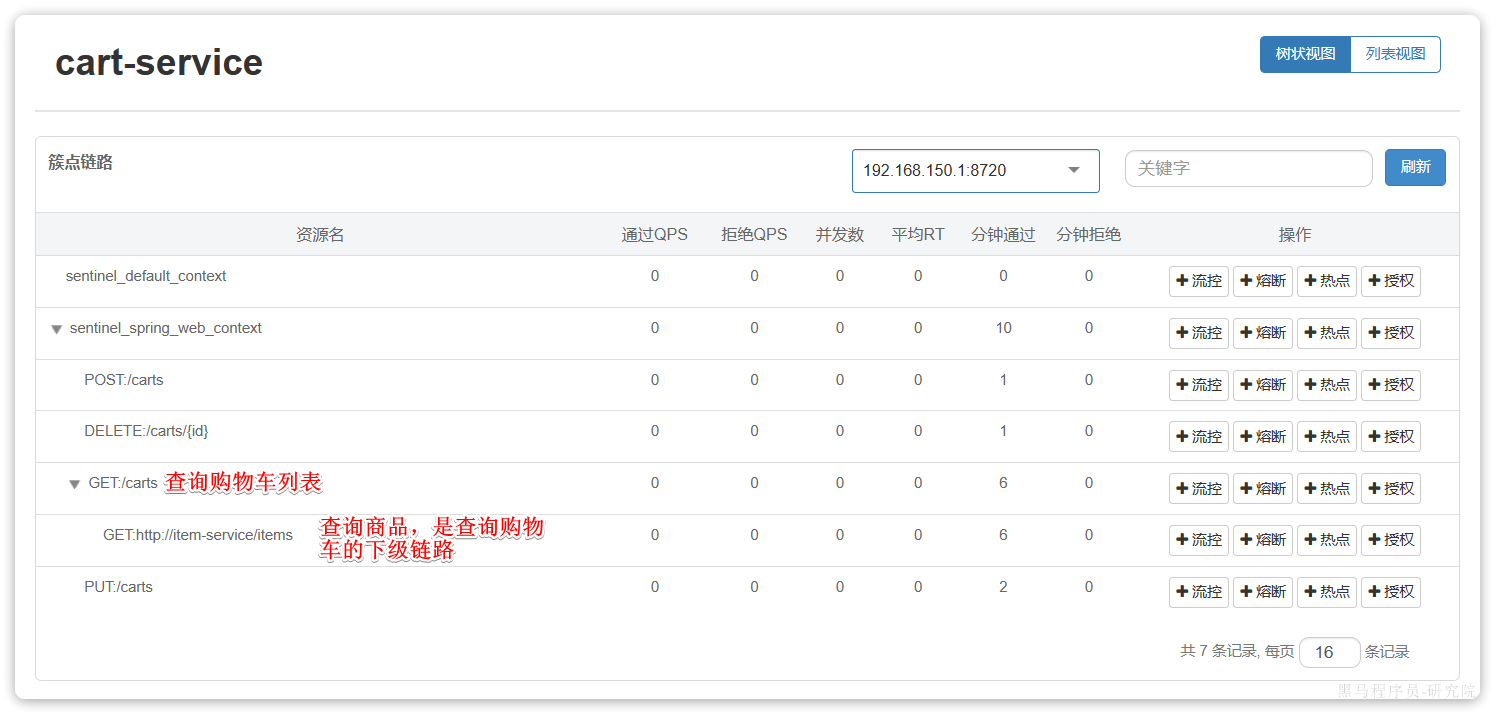

然后重启cart-service服务，可以看到查询商品的FeignClient自动变成了一个簇点资源：

配置线程隔离

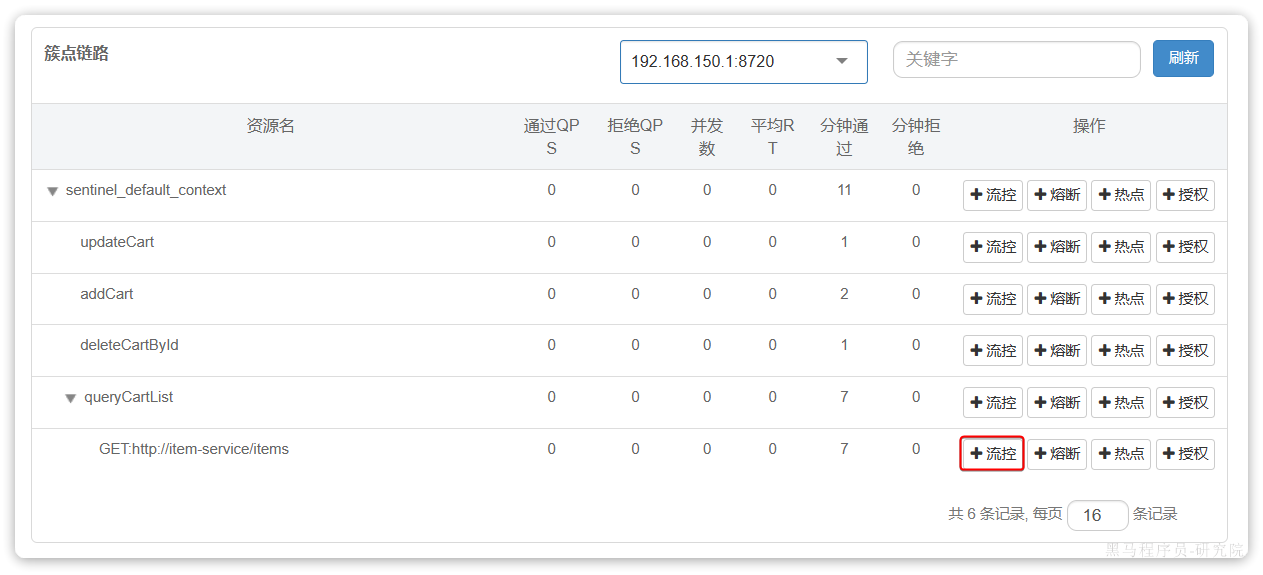

接下来，点击查询商品的FeignClient对应的簇点资源后面的流控按钮：

在弹出的表单中填写下面内容：

注意，这里勾选的是并发线程数限制，也就是说这个查询功能最多使用5个线程，而不是5QPS。如果查询商品的接口每秒处理2个请求，则5个线程的实际QPS在10左右，而超出的请求自然会被拒绝。

测试前可以在代码中模拟业务延迟：

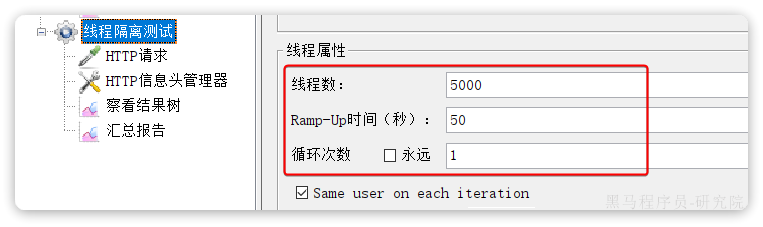

利用Jemeter测试，每秒发送100个请求：

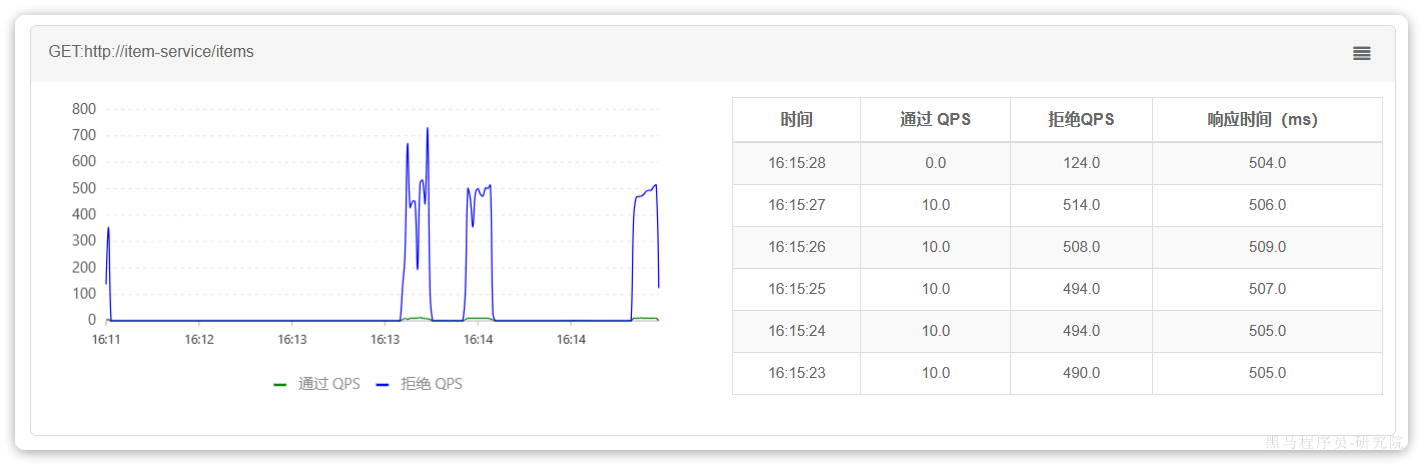

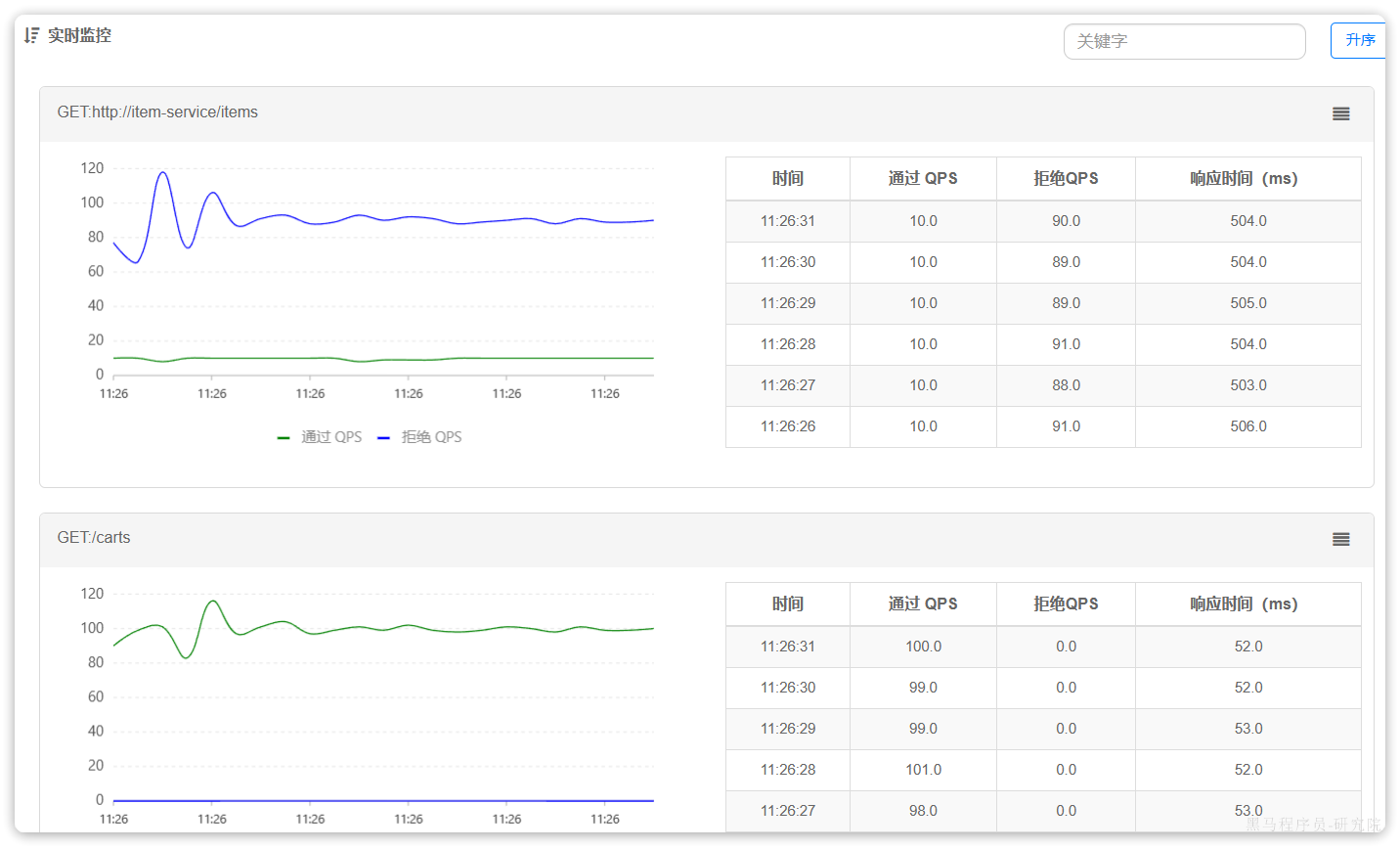

最终测试结果如下：

进入查询购物车的请求每秒大概在100，而在查询商品时却只剩下每秒10左右，符合预期

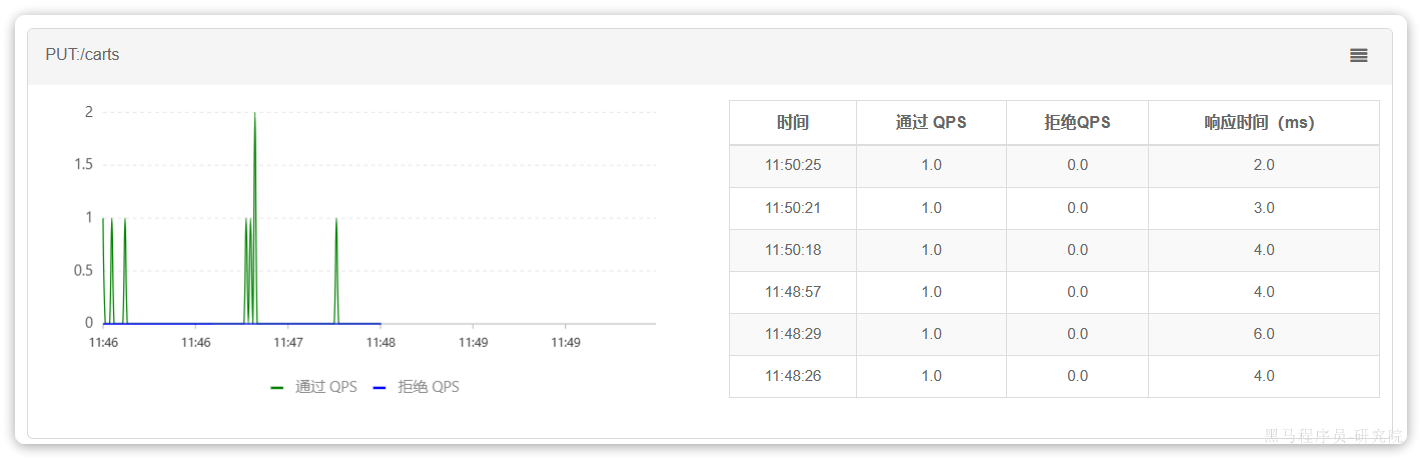

此时如果通过页面访问购物车的其它接口，例如添加购物车、修改购物车商品数量，发现不受影响：

响应时间非常短，这就证明线程隔离起到了作用，尽管查询购物车这个接口并发很高，但是它能使用的线程资源被限制了，因此不会影响到其它接口。

Fallback

前面利用线程隔离对查询购物车业务进行隔离，保护了购物车服务的其它接口。由于查询商品的功能耗时较高（模拟了500毫秒延时），再加上线程隔离限定了线程数为5，导致接口吞吐能力有限，最终QPS只有10左右。这就导致了几个问题：

第一，超出的QPS上限的请求就只能抛出异常，从而导致购物车的查询失败。但从业务角度来说，即便没有查询到最新的商品信息，购物车也应该展示给用户，用户体验更好。也就是给查询失败设置一个降级处理逻辑。

第二，由于查询商品的延迟较高（模拟的500ms），从而导致查询购物车的响应时间也变的很长。这样不仅拖慢了购物车服务，消耗了购物车服务的更多资源，而且用户体验也很差。对于商品服务这种不太健康的接口，应该直接停止调用，直接走降级逻辑，避免影响到当前服务。也就是将商品查询接口熔断。

编写降级逻辑

触发限流或熔断后的请求不一定要直接报错，也可以返回一些默认数据或者友好提示，用户体验会更好。

给FeignClient编写失败后的降级逻辑有两种方式：

• 方式一：FallbackClass，无法对远程调用的异常做处理
• 方式二：FallbackFactory，可以对远程调用的异常做处理，一般选择这种方式。

这里演示方式二的失败降级处理。

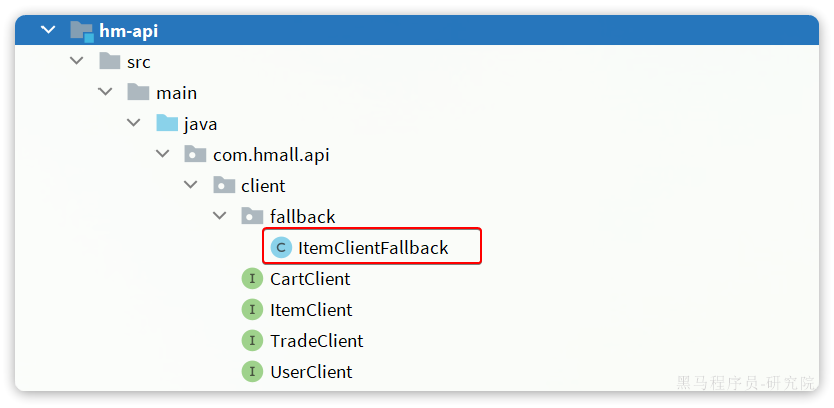

步骤一：在hm-api模块中给ItemClient定义降级处理类，实现FallbackFactory：

代码如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

package com.hmall.api.client.fallback;

import com.hmall.api.client.ItemClient;
import com.hmall.api.dto.ItemDTO;
import com.hmall.api.dto.OrderDetailDTO;
import com.hmall.common.exception.BizIllegalException;
import com.hmall.common.utils.CollUtils;
import lombok.extern.slf4j.Slf4j;
import org.springframework.cloud.openfeign.FallbackFactory;

import java.util.Collection;
import java.util.List;

@Slf4j
public class ItemClientFallback implements FallbackFactory<ItemClient> {
    @Override
    public ItemClient create(Throwable cause) {
        return new ItemClient() {
            @Override
            public List<ItemDTO> queryItemByIds(Collection<Long> ids) {
                log.error("远程调用ItemClient#queryItemByIds方法出现异常，参数：{}", ids, cause);
                // 查询购物车允许失败，查询失败，返回空集合
                return CollUtils.emptyList();
            }

            @Override
            public void deductStock(List<OrderDetailDTO> items) {
                // 库存扣减业务需要触发事务回滚，查询失败，抛出异常
                throw new BizIllegalException(cause);
            }
        };
    }
}

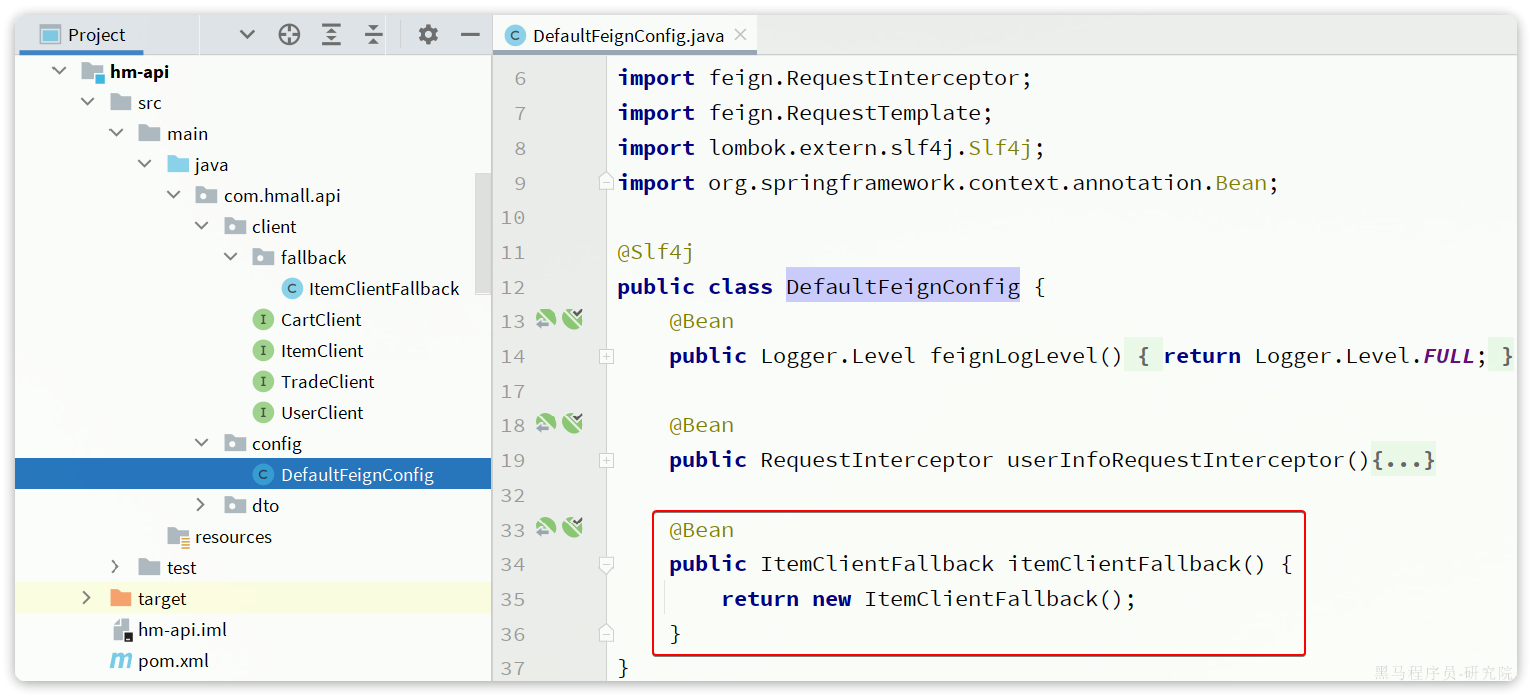

步骤二：在hm-api模块中的com.hmall.api.config.DefaultFeignConfig类中将ItemClientFallback注册为一个Bean：

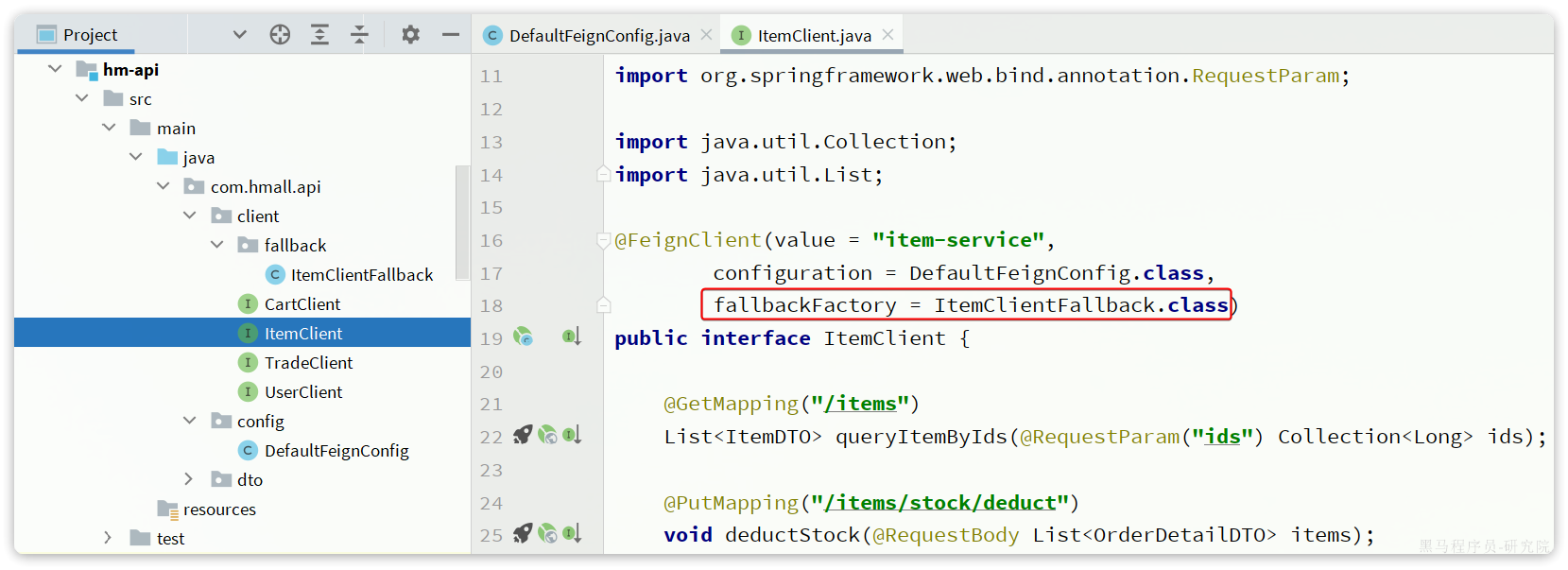

步骤三：在hm-api模块中的ItemClient接口中使用ItemClientFallbackFactory：

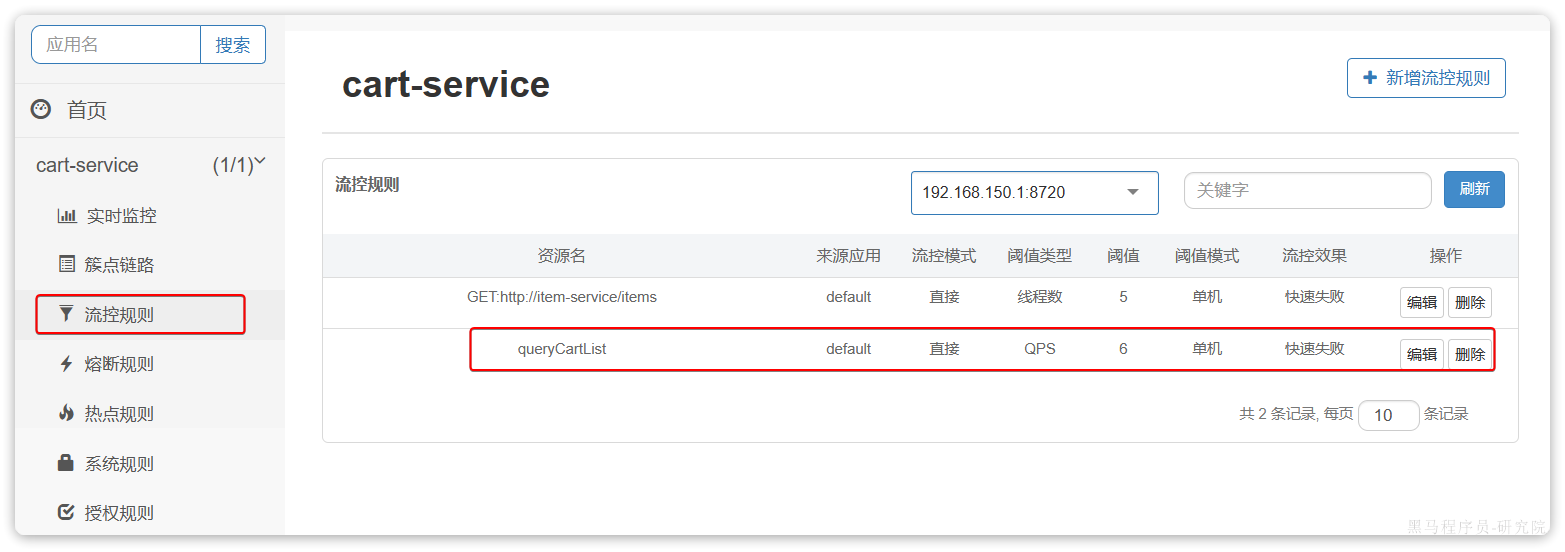

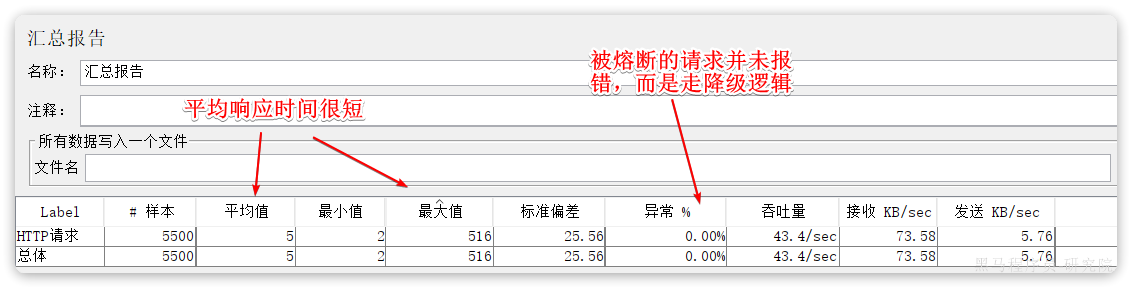

重启后，如果流控规则消失了就重新配置一下最大线程数为6，再次测试，发现被限流的请求不再报错，走了降级逻辑：

如果异常一开始是0，但访问达到一定数量后异常开始提高，失败的请求响应org.apache.http.conn.HttpHostConnectException: Connect to localhost:8082 [localhost/127.0.0.1, localhost/0:0:0:0:0:0:0:1] failed: Connection refused: connect的话，有可能是mysql崩溃了

可以在虚拟机中使用docker ps看看mysql被挂起的时间，如果挂起时间和刚刚测试到现在的时间差不多，大概率是mysql被访问崩溃了，和Fallback没关系

但是未被限流的请求延时依然很高：

导致最终的平局响应时间较长。

服务熔断

查询商品的RT（Response Time）较高（模拟的500ms），从而导致查询购物车的RT也变的很长。这样不仅拖慢了购物车服务，消耗了购物车服务的更多资源，而且用户体验也很差。

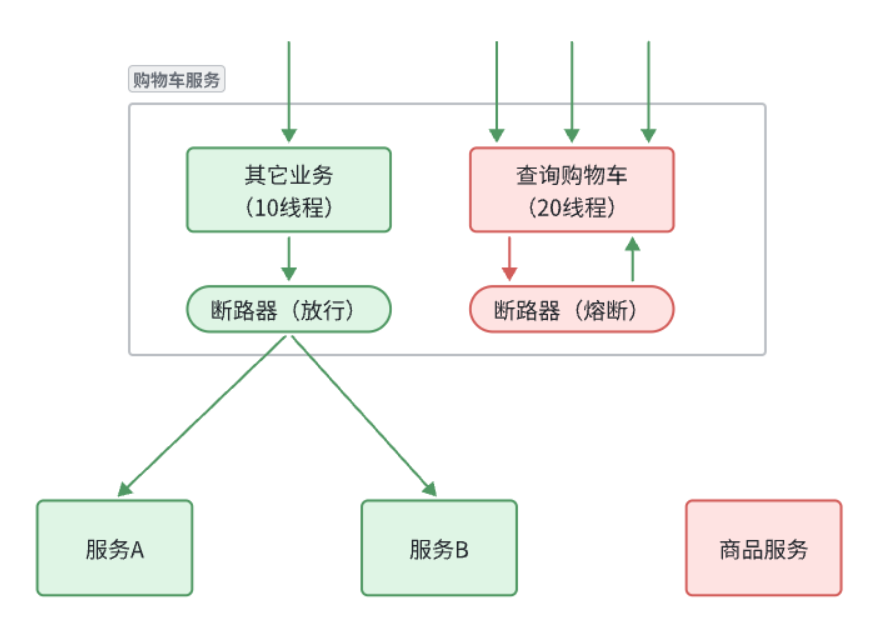

对于商品服务这种不太健康的接口，应该停止调用，直接走降级逻辑，避免影响到当前服务。也就是将商品查询接口熔断。当商品服务接口恢复正常后，再允许调用。这其实就是断路器的工作模式了。

Sentinel中的断路器不仅可以统计某个接口的慢请求比例，还可以统计异常请求比例。当这些比例超出阈值时，就会熔断该接口，即拦截访问该接口的一切请求，降级处理；当该接口恢复正常时，再放行对于该接口的请求。

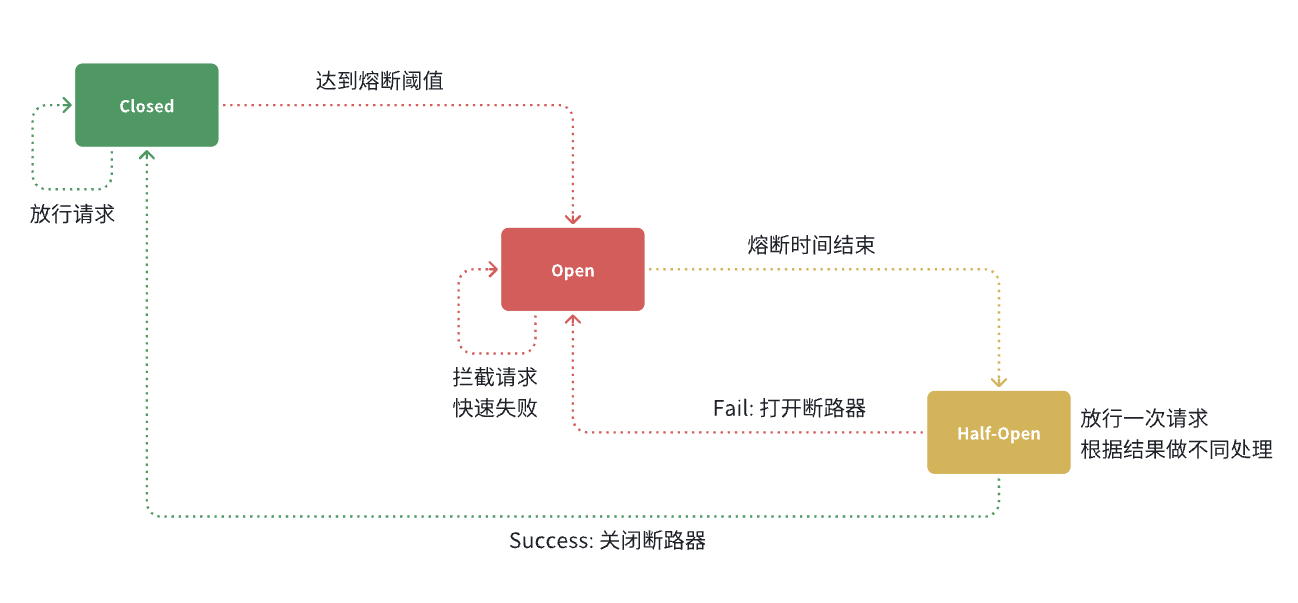

断路器的工作状态切换有一个状态机来控制：

状态机包括三个状态：

• closed：关闭状态，断路器放行所有请求，并开始统计异常比例、慢请求比例。超过阈值则切换到open状态
• open：打开状态，服务调用被熔断，访问被熔断服务的请求会被拒绝，快速失败，直接走降级逻辑。Open状态持续一段时间后会进入half-open状态
• half-open：半开状态，放行一次请求，根据执行结果来判断接下来的操作。
  • 请求成功：则切换到closed状态
  • 请求失败：则切换到open状态

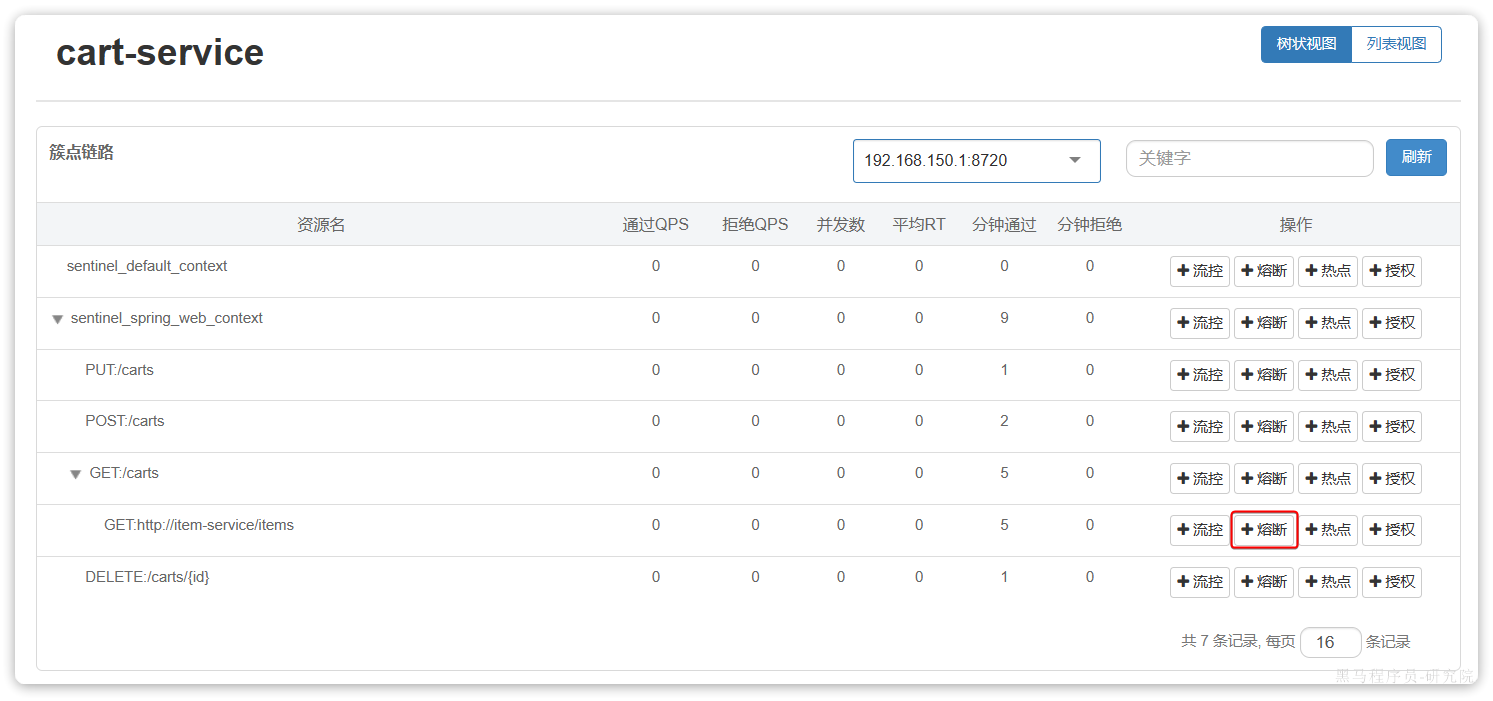

可以在控制台通过点击簇点后的**熔断**按钮来配置熔断策略：

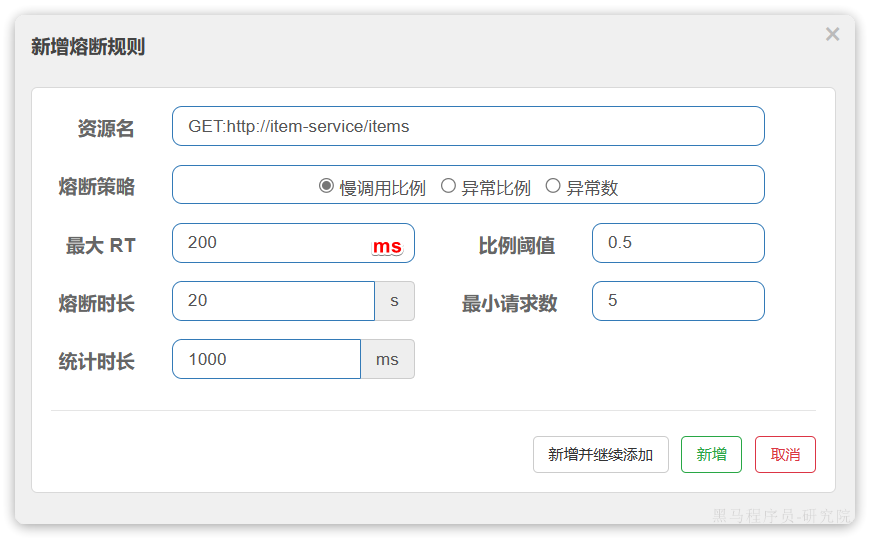

在弹出的表格中这样填写：

这种是按照慢调用比例来做熔断，上述配置的含义是：

• RT超过200毫秒的请求调用就是慢调用
• 统计最近1000ms内的最少5次请求，如果慢调用比例不低于0.5(50%)，则触发熔断
• 熔断持续时长20s

配置完成后，再次利用JMeter测试，可以发现：

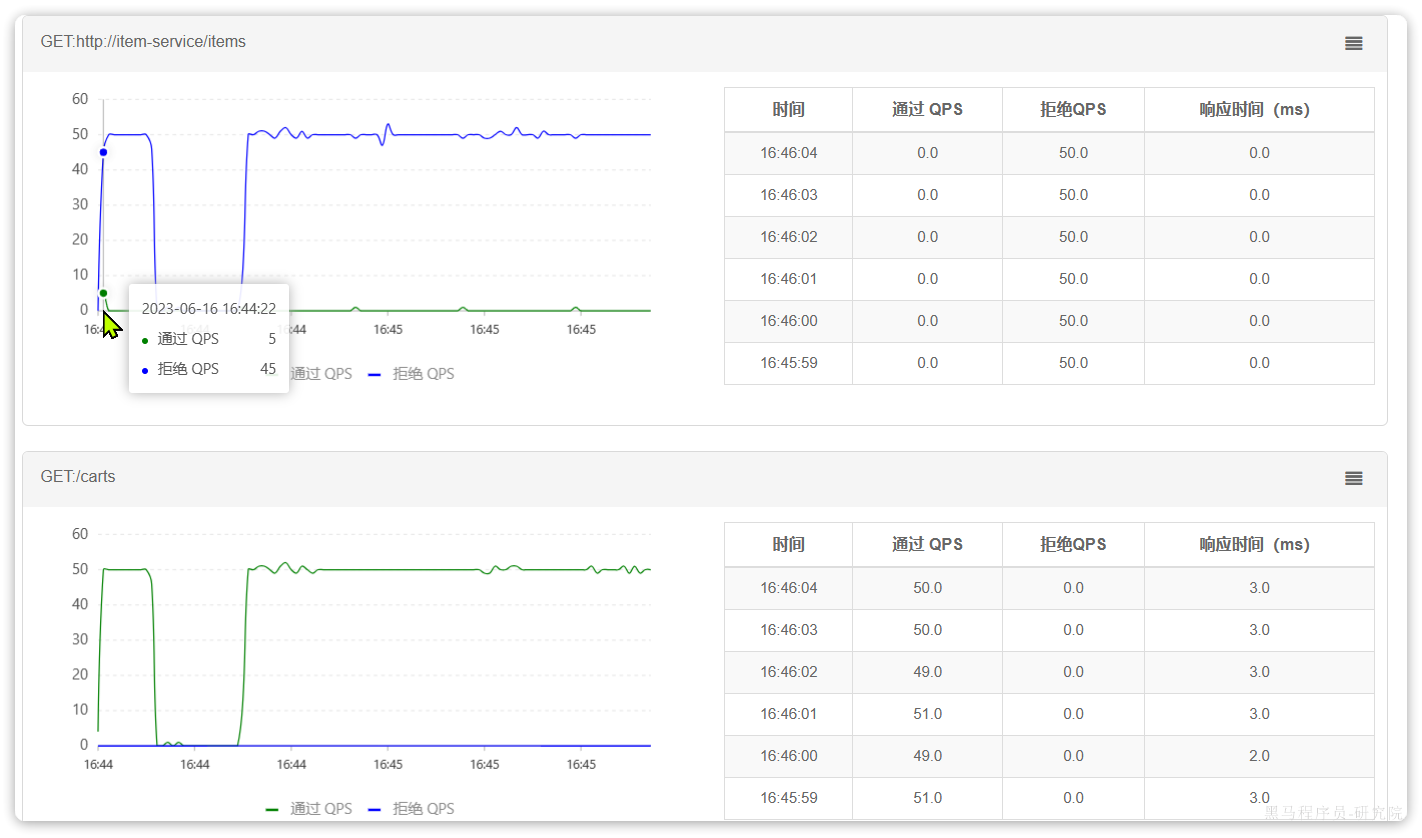

在一开始一段时间是允许访问的，后来触发熔断后，查询商品服务的接口通过QPS直接为0，所有请求都被熔断了。而查询购物车的本身并没有受到影响。

此时整个购物车查询服务的平均RT影响不大：

分布式事务

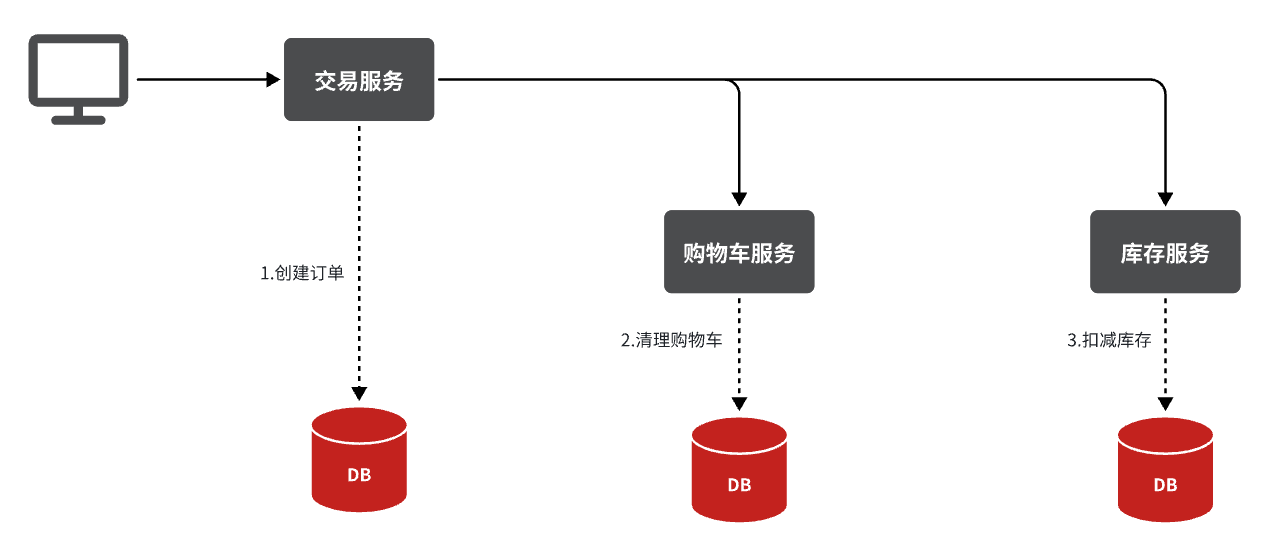

项目中的下单业务整体流程：

由于订单、购物车、商品分别在三个不同的微服务，而每个微服务都有自己独立的数据库，因此下单过程中就会跨多个数据库完成业务。而每个微服务都会执行自己的本地事务：

• 交易服务：下单事务
• 购物车服务：清理购物车事务
• 库存服务：扣减库存事务

整个业务中，各个本地事务是有关联的。因此每个微服务的本地事务，也可以称为分支事务。多个有关联的分支事务一起就组成了全局事务。我们必须保证整个全局事务同时成功或失败。

每一个分支事务就是传统的单体事务，都可以满足ACID特性（原子性，一致性，隔离性，持久性），但全局事务跨越多个服务、多个数据库，是否还能满足呢？

可以通过下单业务来测试：当库存不足时下单会发生什么？

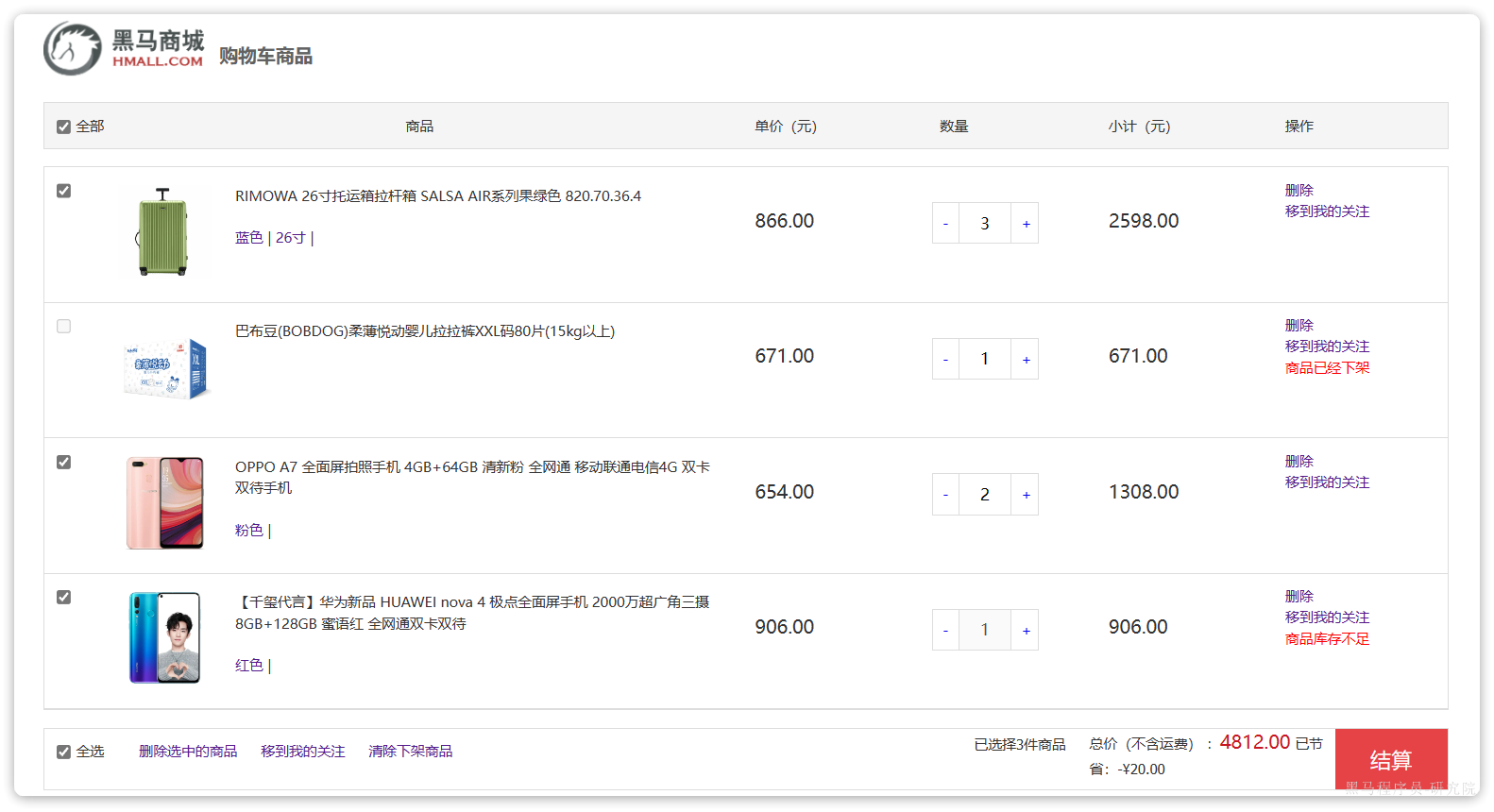

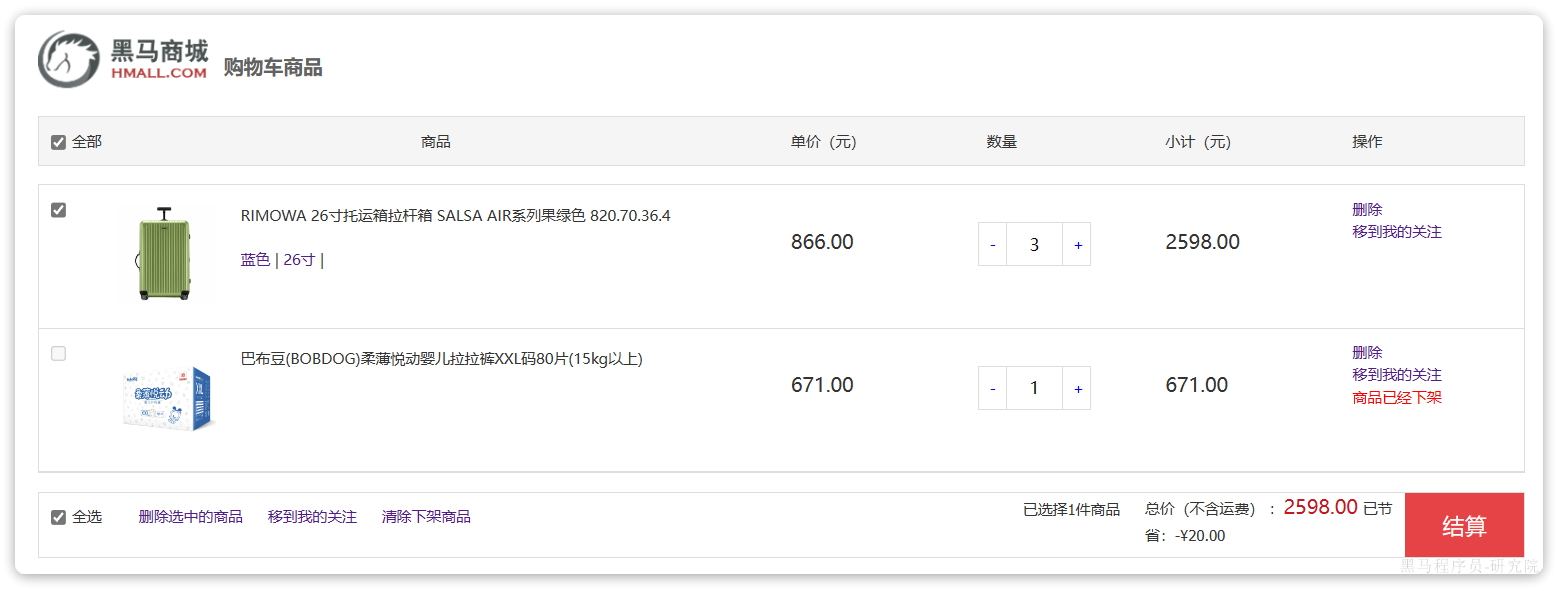

先进入购物车页面：

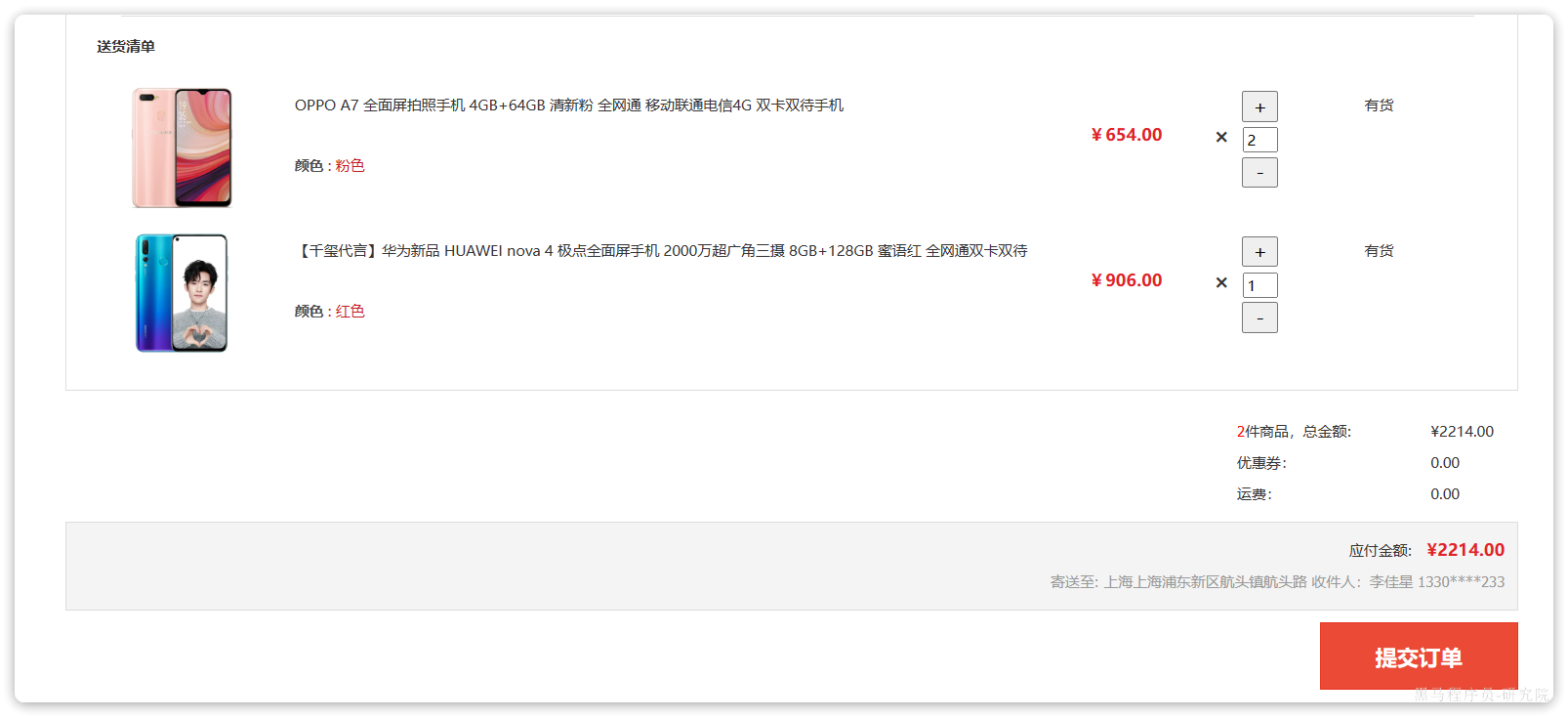

目前购物车有4种商品，选中其中两个结算下单，进入订单结算页面：

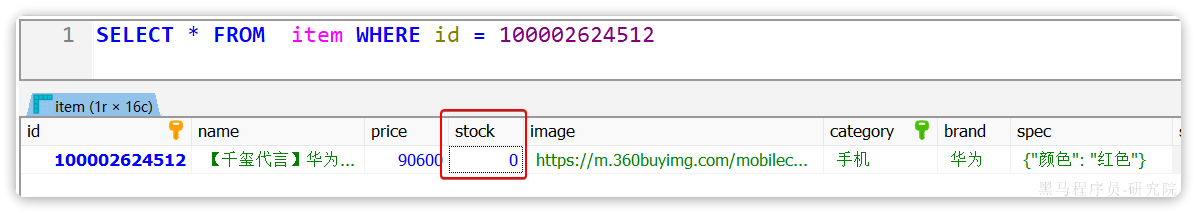

然后将购物车中某个商品的库存修改为0：

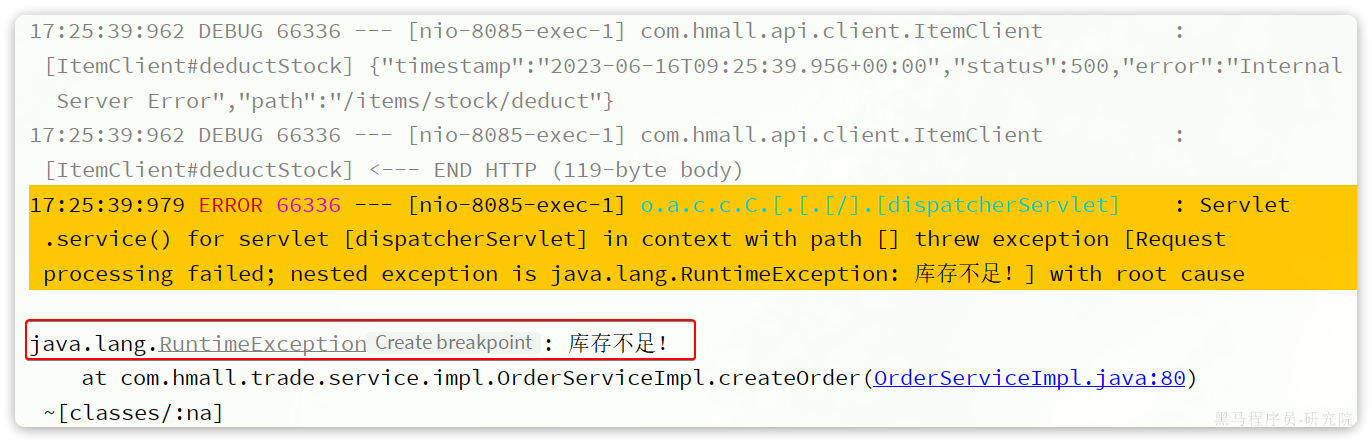

然后，提交订单，最终因库存不足导致下单失败：

然后查看购物车列表，发现购物车数据依然被清空了，并未回滚：

事务并未遵循ACID的原则，归其原因就是参与事务的多个子业务在不同的微服务，跨越了不同的数据库。虽然每个单独的业务都能在本地遵循ACID，但是它们互相之间没有感知，不知道有人失败了，无法保证最终结果的统一，也就无法遵循ACID的事务特性了。

这就是分布式事务问题，出现以下情况之一就可能产生分布式事务问题：

• 业务跨多个服务实现
• 业务跨多个数据源实现

认识Seata

解决分布式事务的方案有很多，但实现起来都比较复杂，因此我们一般会使用开源的框架来解决分布式事务问题。在众多的开源分布式事务框架中，功能最完善、使用最多的就是阿里巴巴在2019年开源的Seata了。

官网：https://seata.io/zh-cn/docs/overview/what-is-seata.html

其实分布式事务产生的一个重要原因，就是参与事务的多个分支事务互相无感知，不知道彼此的执行状态。因此解决分布式事务的思想非常简单：

就是找一个统一的事务协调者，与多个分支事务通信，检测每个分支事务的执行状态，保证全局事务下的每一个分支事务同时成功或失败即可。大多数的分布式事务框架都是基于这个理论来实现的。

Seata也不例外，在Seata的事务管理中有三个重要的角色：

• TC (Transaction Coordinator) - **事务协调者：**维护全局和分支事务的状态，协调全局事务提交或回滚。
• TM (Transaction Manager) - **事务管理器：**定义全局事务的范围、开始全局事务、提交或回滚全局事务。
• RM (Resource Manager) - **资源管理器：**管理分支事务，与TC交谈以注册分支事务和报告分支事务的状态，并驱动分支事务提交或回滚。

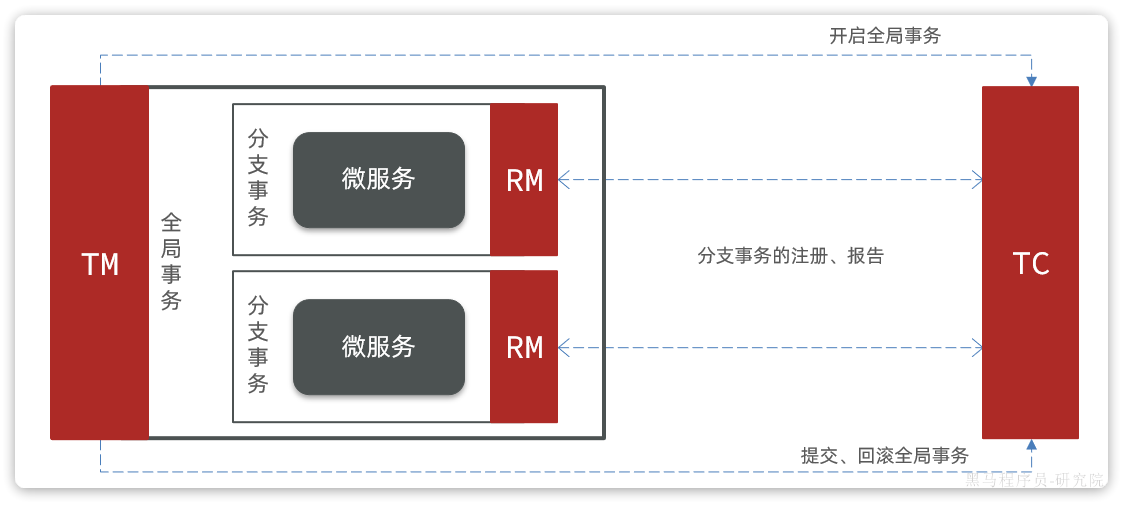

Seata的工作架构如图所示：

其中，TM和RM可以理解为Seata的客户端部分，引入到参与事务的微服务依赖中即可。将来TM和RM就会协助微服务，实现本地分支事务与TC之间交互，实现事务的提交或回滚。

而TC服务则是事务协调中心，是一个独立的微服务，需要单独部署。

部署TC服务

准备数据库表

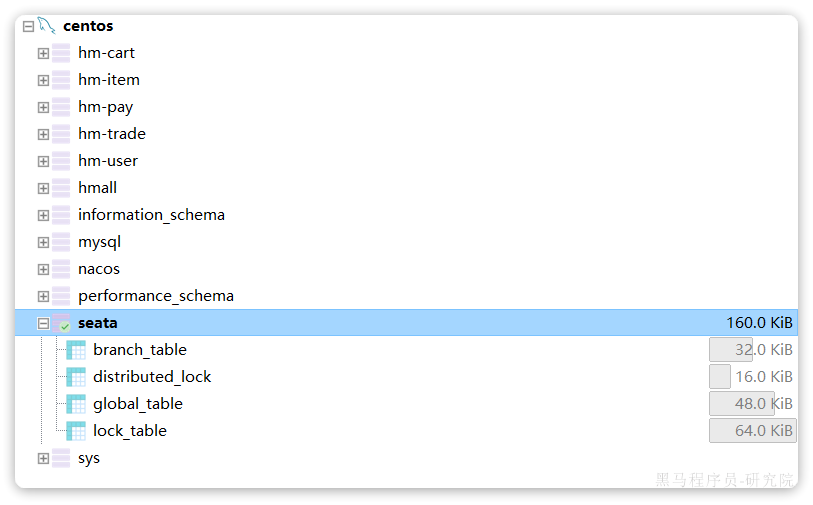

Seata支持多种存储模式，但考虑到持久化的需要，一般选择基于数据库存储。执行资料中提供的seata-tc.sql，导入数据库表：

准备配置文件

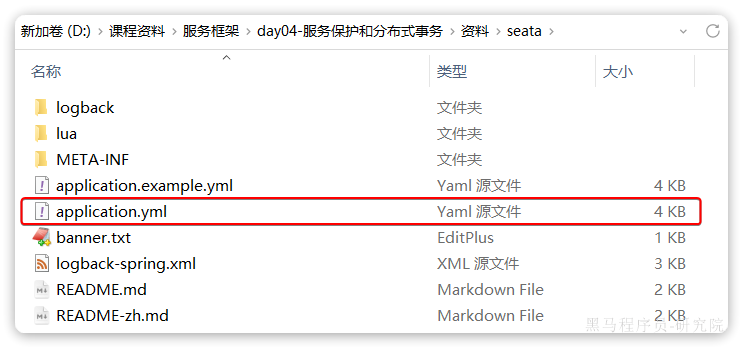

资料准备了一个seata目录，其中包含了seata运行时所需要的配置文件：

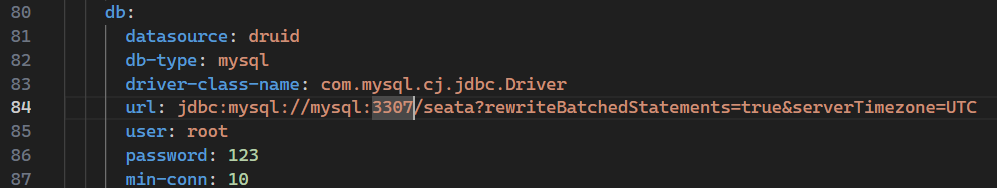

其中第80行左右配置的是数据库连接信息，默认端口是3306，可以根据自己的情况更改

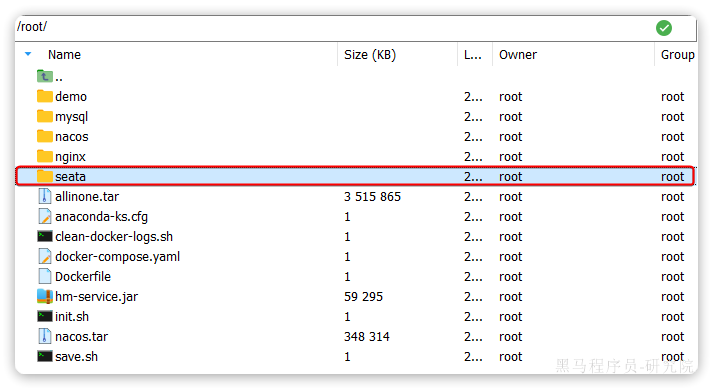

将整个seata文件夹拷贝到虚拟机的/root目录：

Docker部署

需要注意，要确保nacos、mysql都在hm-net网络中。如果某个容器不再hm-net网络，可以参考下面的命令将某容器加入指定网络：

1

docker network connect [网络名] [容器名]

在虚拟机的/root目录执行下面的命令：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

docker run --name seata \
-p 8099:8099 \
-p 7099:7099 \
-e SEATA_IP=122.51.162.100 \
-v ./seata:/seata-server/resources \
--privileged=true \
--network hm-net \
--restart=always \
--ulimit nofile=65536:65536 \
-d \
seataio/seata-server:1.5.2

记得把第四行的ip地址改成自己的虚拟机ip地址

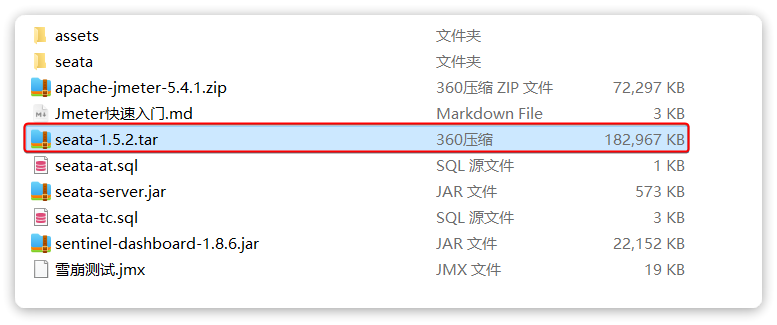

如果镜像下载困难，也可以把资料提供的镜像上传到虚拟机并加载（docker load -i seata-1.5.2.tar）：

部署成功后可以使用docker ps查看是否创建成功，同时也可以通过docker logs -f seata指令来查看seata启动后的日志以确保正常启动，如果报错就根据报错情况修改配置

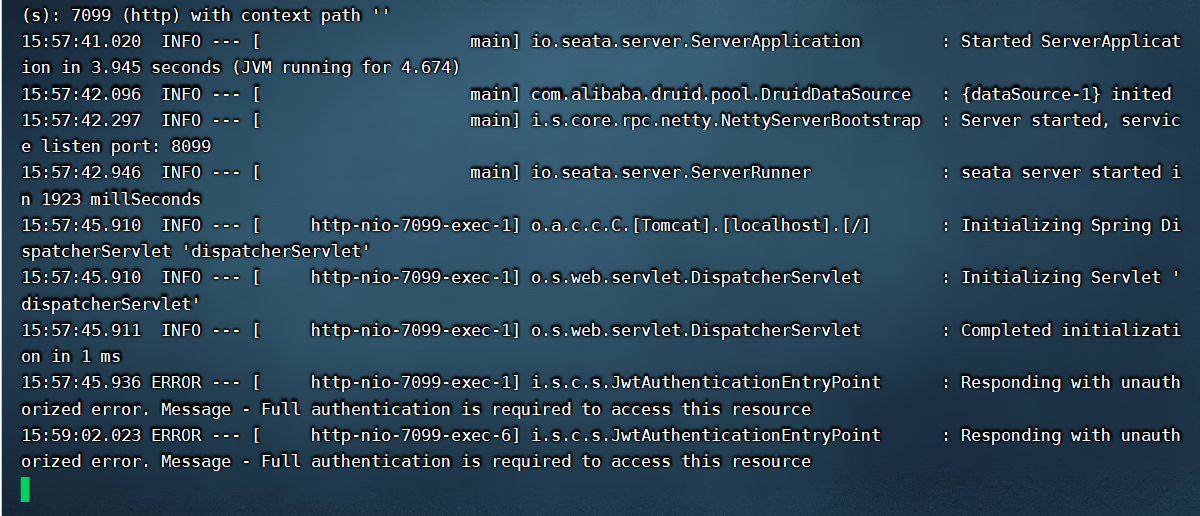

正常启动后的日志：

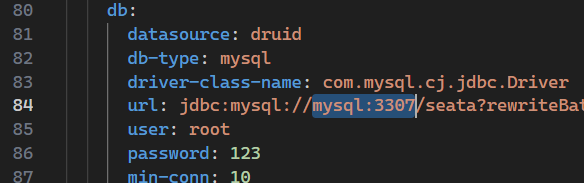

如果数据库连接报错，可以试着把application.yml中第84行的mysql:端口号改成虚拟机ip:端口号

此时，就可以在nacos的控制台看见seata-server了，同时也可以在浏览器地址输入http://虚拟机ip:7099/来访问seata的控制台，默认的账号密码都是admin

微服务集成Seata

参与分布式事务的每一个微服务都需要集成Seata。下单流程涉及到了cart-service、item-service和trade-service，所以给这三个模块引入依赖

引入依赖

为了方便各个微服务集成seata，需要把seata配置共享到nacos，因此不仅要引入seata依赖，还要引入nacos依赖：（cart-service已有前两个依赖，只需引入第三个）

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

<!--nacos统一配置管理-->
<dependency>
  <groupId>com.alibaba.cloud</groupId>
  <artifactId>spring-cloud-starter-alibaba-nacos-config</artifactId>
</dependency>
<!--读取bootstrap文件-->
<dependency>
  <groupId>org.springframework.cloud</groupId>
  <artifactId>spring-cloud-starter-bootstrap</artifactId>
</dependency>
<!--seata-->
<dependency>
  <groupId>com.alibaba.cloud</groupId>
  <artifactId>spring-cloud-starter-alibaba-seata</artifactId>
</dependency>

配置Nacos

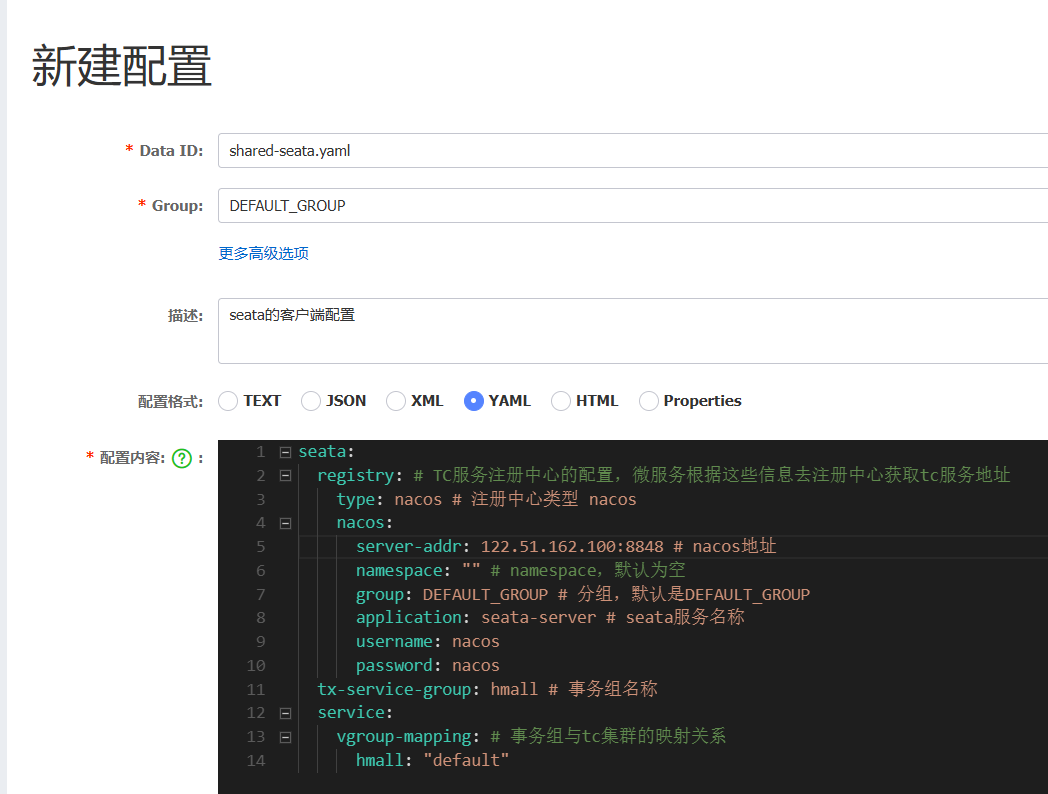

首先在nacos上添加一个共享的seata配置，命名为shared-seata.yaml：

配置内容如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

seata:
  registry: # TC服务注册中心的配置，微服务根据这些信息去注册中心获取tc服务地址
    type: nacos # 注册中心类型 nacos
    nacos:
      server-addr: 122.51.162.100:8848 # nacos地址
      namespace: "" # namespace，默认为空
      group: DEFAULT_GROUP # 分组，默认是DEFAULT_GROUP
      application: seata-server # seata服务名称
      username: nacos
      password: nacos
  tx-service-group: hmall # 事务组名称
  service:
    vgroup-mapping: # 事务组与tc集群的映射关系
      hmall: "default"

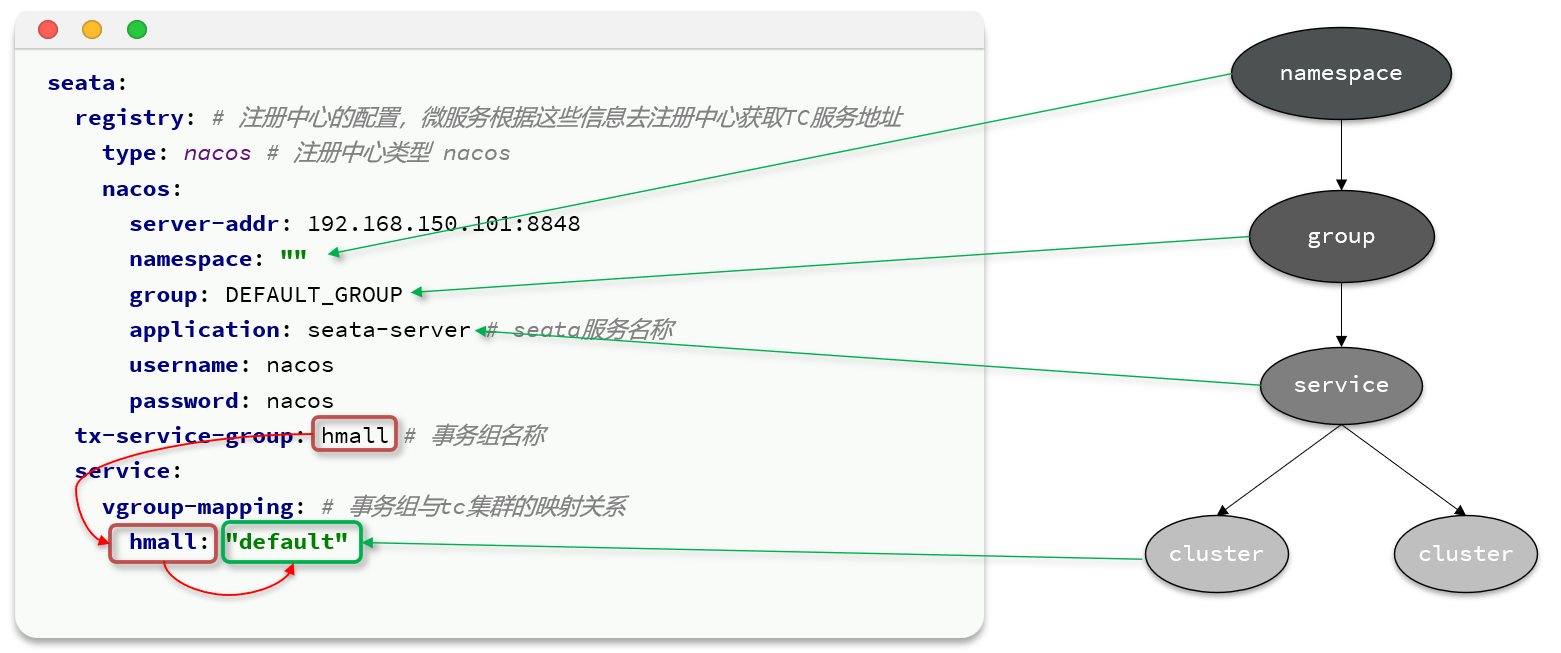

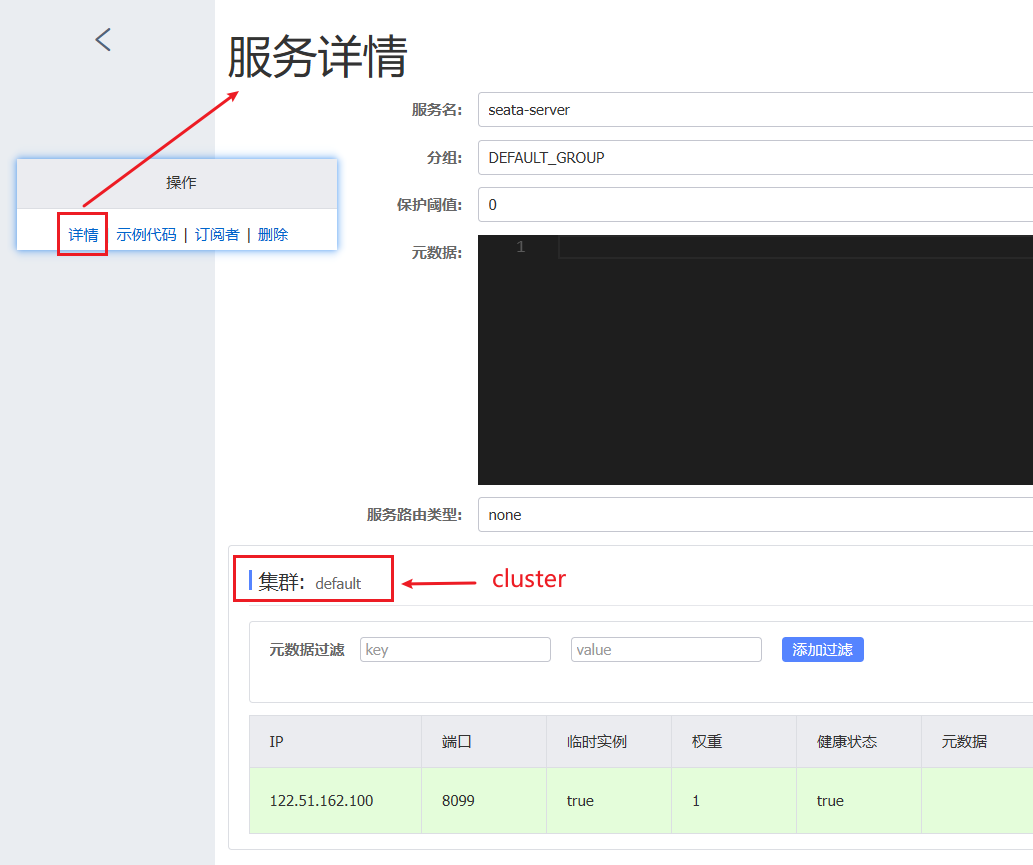

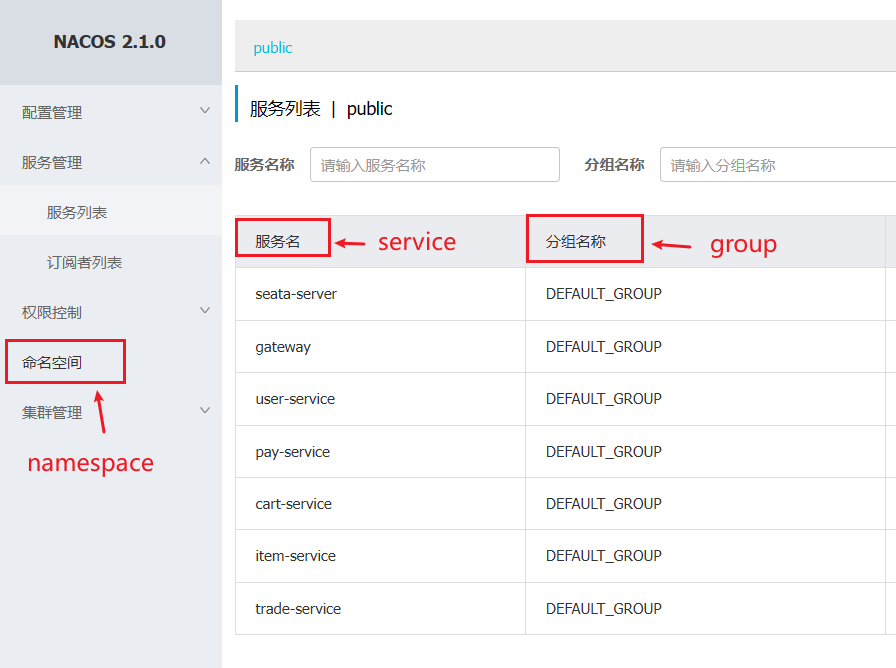

Nacos配置说明

配置bootstrap.yaml

修改cart-service、item-service和trade-service模块中的src/main/resources/bootstrap.yaml文件，没有则新建一个，以cart-service为例，内容如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

spring:
  application:
    name: cart-service # 服务名称
  profiles:
    active: dev
  cloud:
    nacos:
      server-addr: 192.168.19.129 # nacos地址
      config:
        file-extension: yaml # 文件后缀名（刚刚在nacos控制台新建配置时选择的配置格式）
        shared-configs: # 共享配置
          - dataId: shared-jdbc.yaml # 共享mybatis配置
          - dataId: shared-log.yaml # 共享日志配置
          - dataId: shared-swagger.yaml # 共享swagger配置
          - dataId: shared-seata.yaml # 共享seata配置

item-service和trade-service模块之前没有配置bootstrap，此时配置后可以参考cart-service模块优化application.yaml中的内容

item-service优化后的application.yaml参考：

1
2
3
4
5
6
7
8
9

server:
  port: 8081
hm:
  db:
    database: hm-item
    swagger:
      title: "黑马商城商品接口文档"
      desc: "黑马商城商品接口文档"
      package: com.hmall.item.controller

trade-service优化后的application.yaml参考：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

server:
  port: 8085
hm:
  db:
    database: hm-trade
    swagger:
      title: "黑马商城交易接口文档"
      desc: "黑马商城交易接口文档"
      package: com.hmall.trade.controller
feign:
  okhttp:
    enabled: true # 开启OKHttp功能

查看配置结果

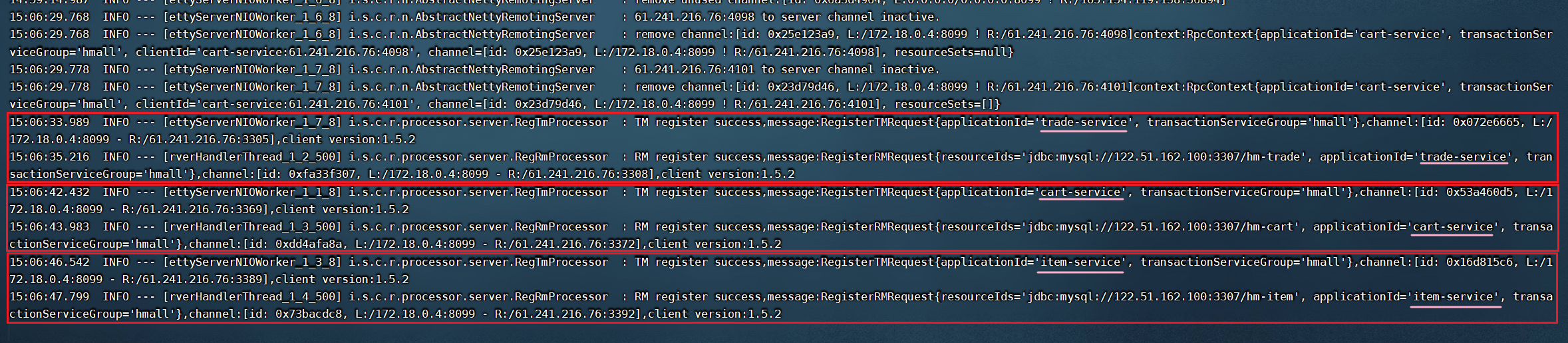

重启这三个模块服务，然后打开终端，查看虚拟机中的Seata的日志（docker logs -f seata）,结果如下说明是配置成功了

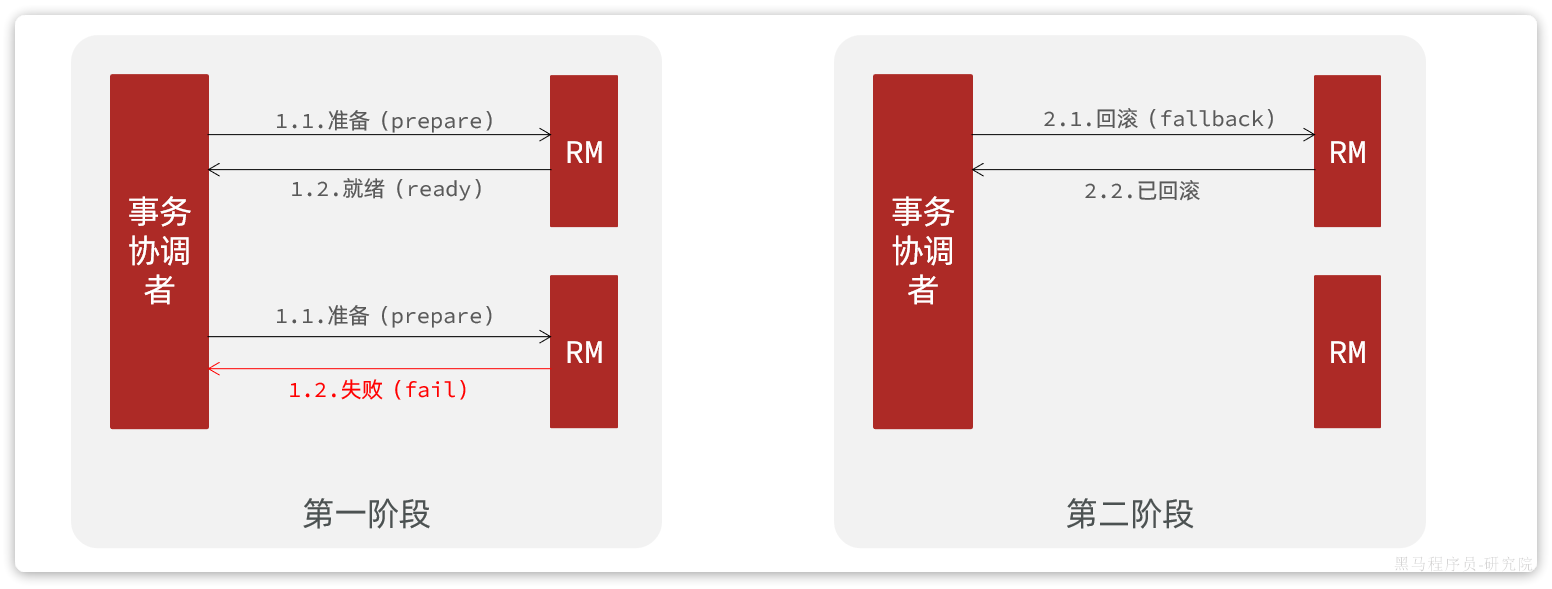

XA模式

Seata支持四种不同的分布式事务解决方案：

• XA
• TCC
• AT
• SAGA

这里以XA模式和AT模式来讲解其实现原理。

XA 规范 是 X/Open 组织定义的分布式事务处理（DTP，Distributed Transaction Processing）标准，XA 规范 描述了全局的TM与局部的RM之间的接口，几乎所有主流的数据库都对 XA 规范 提供了支持。

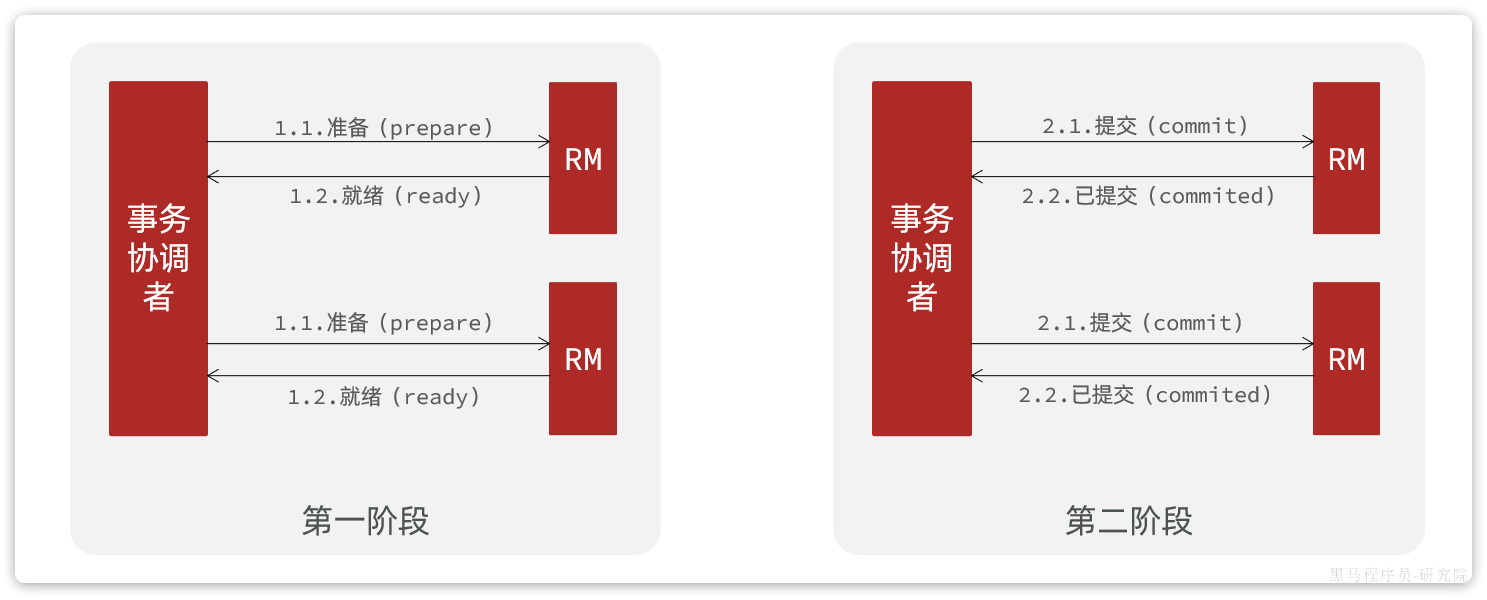

两阶段提交

A是规范，目前主流数据库都实现了这种规范，实现的原理都是基于两阶段提交。

正常情况：

异常情况：

一阶段：

• 事务协调者通知每个事务参与者执行本地事务
• 本地事务执行完成后报告事务执行状态给事务协调者，此时事务不提交，继续持有数据库锁

二阶段：

• 事务协调者基于一阶段的报告来判断下一步操作
• 如果一阶段都成功，则通知所有事务参与者，提交事务
• 如果一阶段任意一个参与者失败，则通知所有事务参与者回滚事务

Seata的XA模型

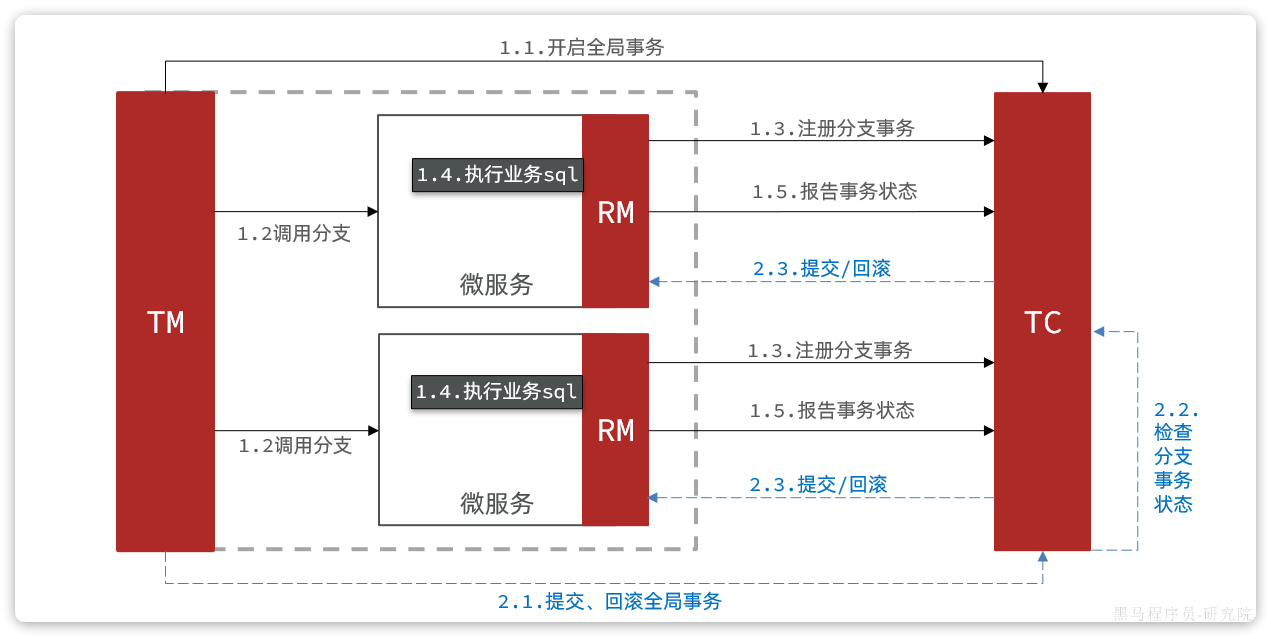

Seata对原始的XA模式做了简单的封装和改造，以适应自己的事务模型，基本架构如图：

RM一阶段的工作：

1. 注册分支事务到TC
2. 执行分支业务sql但不提交
3. 报告执行状态到TC

TC二阶段的工作：

1. TC检测各分支事务执行状态
2. 如果都成功，通知所有RM提交事务
3. 如果有失败，通知所有RM回滚事务

RM二阶段的工作：

• 接收TC指令，提交或回滚事务

优缺点

XA模式的优点是什么？

• 事务的强一致性，满足ACID原则
• 常用数据库都支持，实现简单，并且没有代码侵入

XA模式的缺点是什么？

• 因为一阶段需要锁定数据库资源，等待二阶段结束才释放，性能较差
• 依赖关系型数据库实现事务

实现步骤

首先，在配置文件中指定要采用的分布式事务模式。可以在Nacos中的共享shared-seata.yaml配置文件中设置：

1
2

seata:
  data-source-proxy-mode: XA

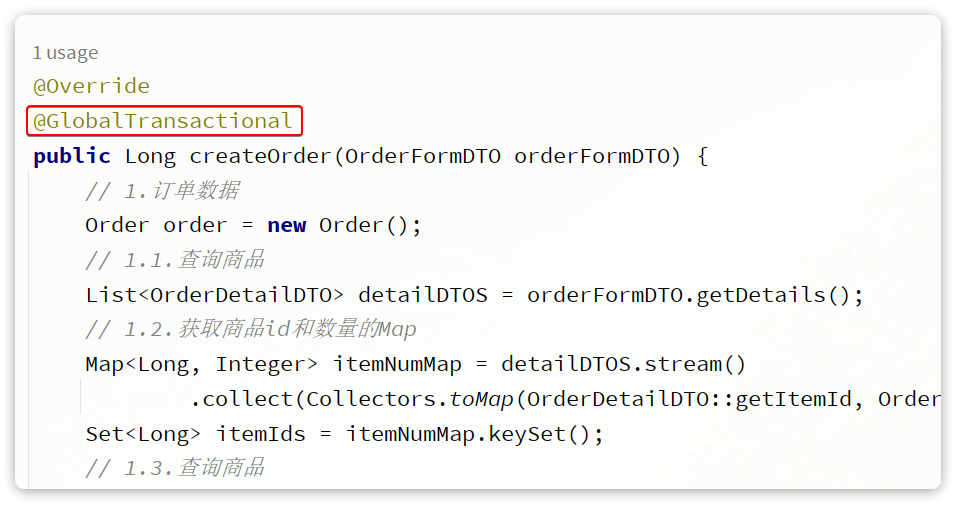

其次，利用@GlobalTransactional标记分布式事务的入口方法：

以上两步即可实现XA模式

AT模式

AT模式同样是分阶段提交的事务模型，不过缺弥补了XA模型中资源锁定周期过长的缺陷

Seata的AT模型

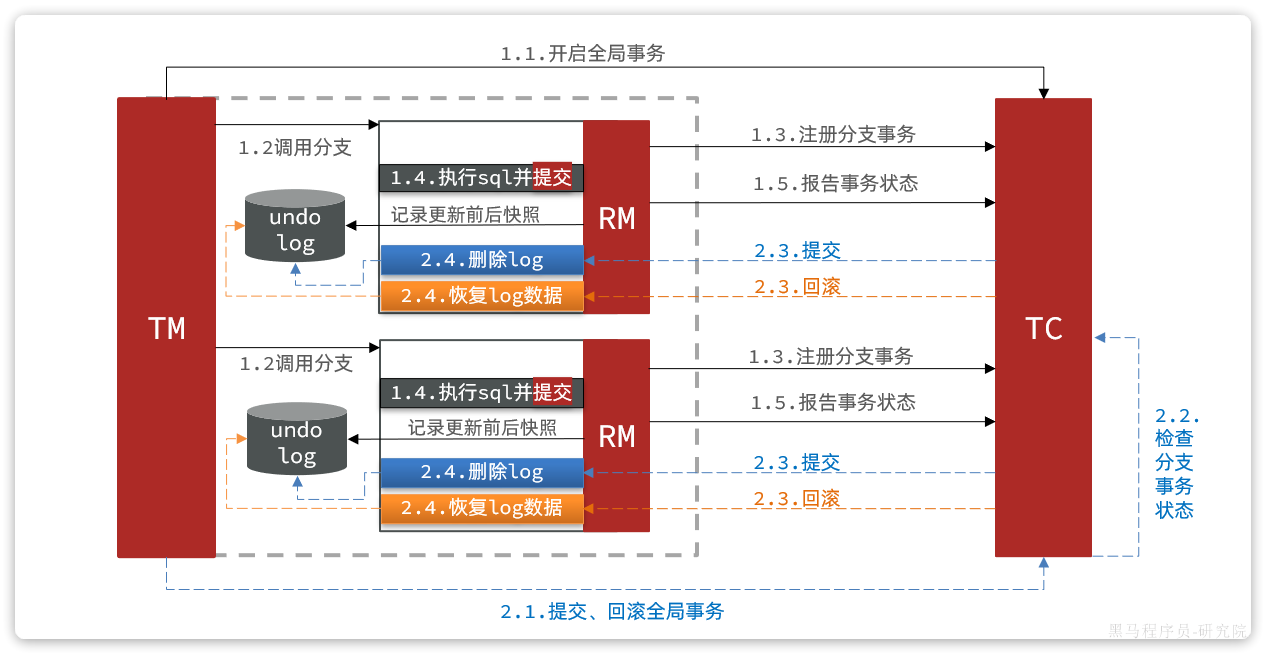

基本流程图：

阶段一RM的工作：

• 注册分支事务
• 记录undo-log（数据快照）
• 执行业务sql并提交
• 报告事务状态

阶段二提交时RM的工作：

• 删除undo-log即可

阶段二回滚时RM的工作：

• 根据undo-log恢复数据到更新前

流程梳理

用一个真实的业务来梳理下AT模式的原理。

比如，现在有一个数据库表，记录用户余额：

其中一个分支业务要执行的SQL为：

1

 update tb_account set money = money - 10 where id = 1

AT模式下，当前分支事务执行流程如下：

一阶段：

1. TM发起并注册全局事务到TC
2. TM调用分支事务
3. 分支事务准备执行业务SQL
4. RM拦截业务SQL，根据where条件查询原始数据，形成快照。

1
2
3

{
  "id": 1, "money": 100
}

1. RM执行业务SQL，提交本地事务，释放数据库锁。此时 money = 90
2. RM报告本地事务状态给TC

二阶段：

1. TM通知TC事务结束
2. TC检查分支事务状态
   1. 如果都成功，则立即删除快照
   2. 如果有分支事务失败，需要回滚。读取快照数据（{“id”: 1, “money”: 100}），将快照恢复到数据库。此时数据库再次恢复为100

流程图：

实现步骤

首先，添加资料中的seata-at.sql到微服务对应的数据库中（此处涉及到cart-service、item-service和trade-service三个模块，所以在这三个模块对应库中执行下方sql语句）：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

-- for AT mode you must to init this sql for you business database. the seata server not need it.
CREATE TABLE IF NOT EXISTS `undo_log`
(
    `branch_id`     BIGINT       NOT NULL COMMENT 'branch transaction id',
    `xid`           VARCHAR(128) NOT NULL COMMENT 'global transaction id',
    `context`       VARCHAR(128) NOT NULL COMMENT 'undo_log context,such as serialization',
    `rollback_info` LONGBLOB     NOT NULL COMMENT 'rollback info',
    `log_status`    INT(11)      NOT NULL COMMENT '0:normal status,1:defense status',
    `log_created`   DATETIME(6)  NOT NULL COMMENT 'create datetime',
    `log_modified`  DATETIME(6)  NOT NULL COMMENT 'modify datetime',
    UNIQUE KEY `ux_undo_log` (`xid`, `branch_id`)
) ENGINE = InnoDB
  AUTO_INCREMENT = 1
  DEFAULT CHARSET = utf8mb4 COMMENT ='AT transaction mode undo table';

然后，修改application.yml文件，将事务模式修改为AT模式（不填时默认就是AT模式）：

1
2

seata:
  data-source-proxy-mode: AT # 开启数据源代理的AT模式

AT与XA的区别

AT模式与XA模式最大的区别是什么？

• XA模式一阶段不提交事务，锁定资源；AT模式一阶段直接提交，不锁定资源。
• XA模式依赖数据库机制实现回滚；AT模式利用数据快照实现数据回滚。
• XA模式强一致；AT模式最终一致

可见，AT模式使用起来更加简单，无业务侵入，性能更好。因此企业90%的分布式事务都可以用AT模式来解决。
